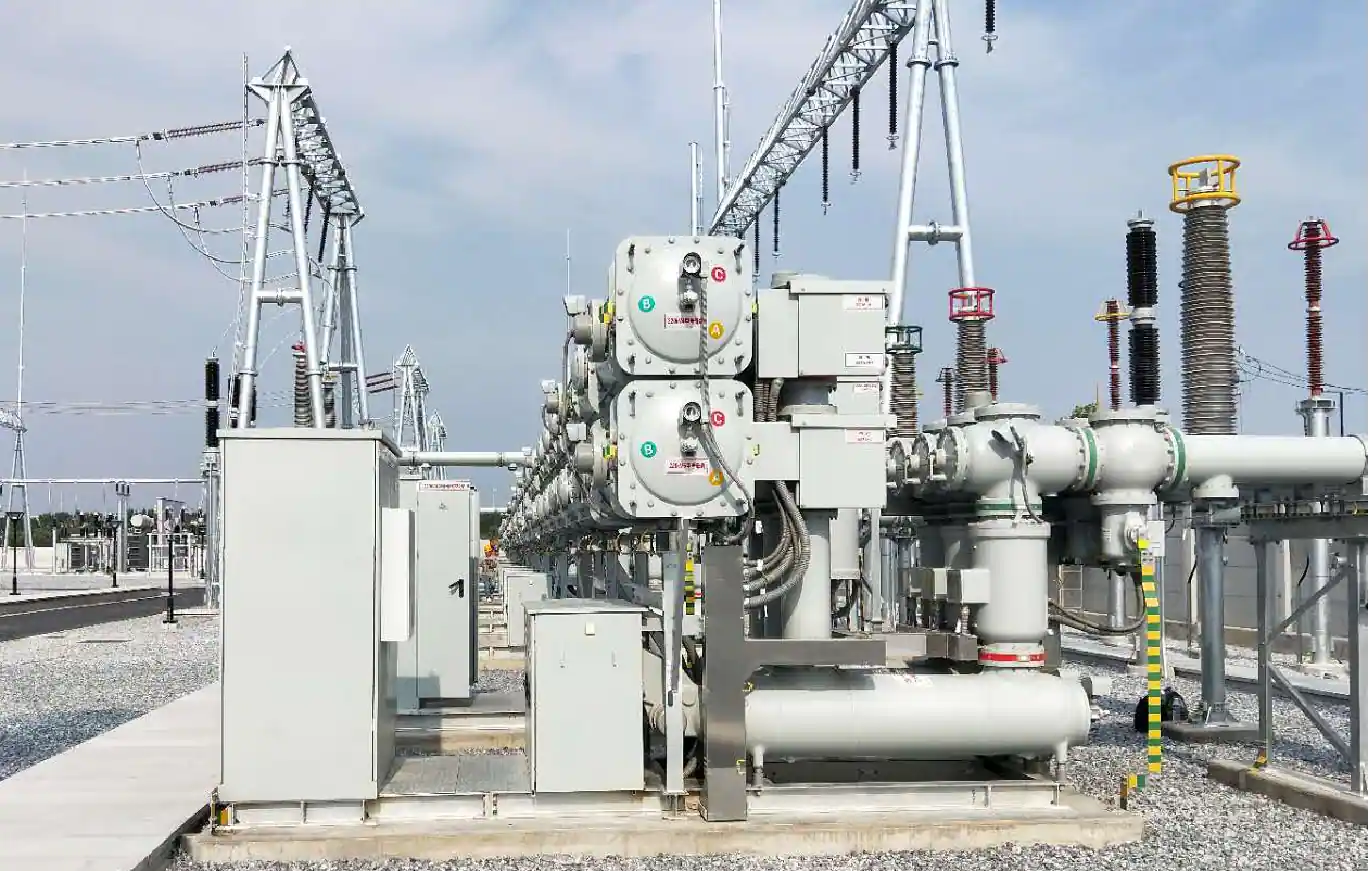

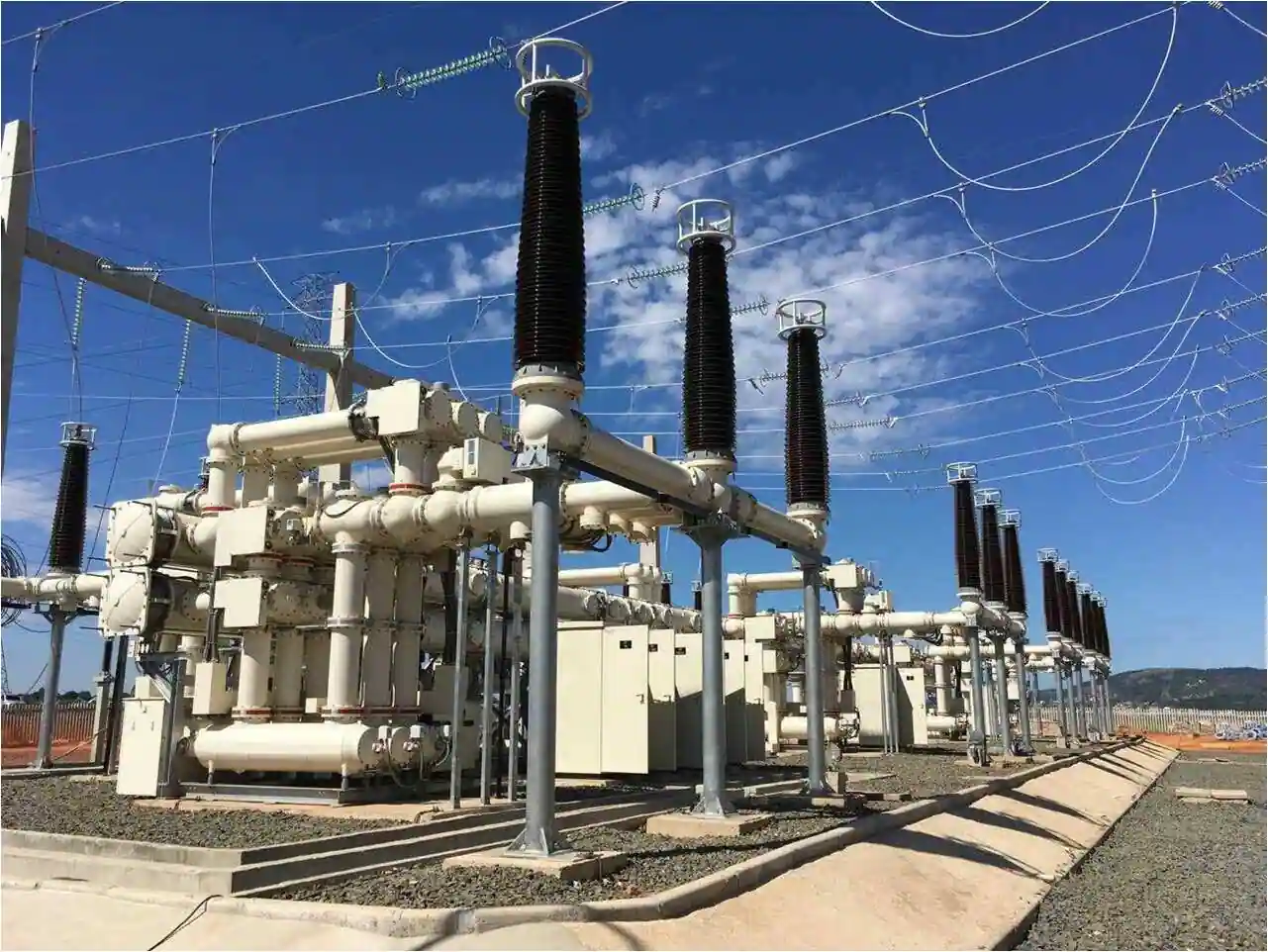

Appareillage à isolation gazeuse (GIS) 252 kV

Le GIS ZF28-252 est un appareillage haute tension triphasé à courant alternatif complet, de classe 220 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.

Implantation flexible
Conçu pour une fiabilité à long terme
Sécurité intégrée à chaque étape

Contactez-nous

Points forts du produit Caractéristiques techniques Études de cas associées Nos secteurs

Points forts du produit

Implantation flexible

Le jeu de barres principal et le module sectionneur sont disponibles en version tripolaire sous enveloppe commune ou en version unipolaire, pour une grande souplesse d'implantation. Conception modulaire, brides de raccordement de dimensions normalisées, excellente interchangeabilité et extension aisée permettent d'optimiser l'implantation du poste.

Conçu pour une fiabilité à long terme

Grâce à une structure à double étanchéité, le taux annuel de fuite de gaz est inférieur à 0,1 %. Les performances d'isolation sont excellentes, avec des décharges partielles inférieures à 3 pC sur l'ensemble de la travée. Chaque travée est transportée entièrement assemblée en version tripolaire, pour une installation sur site simple et fiable.

Sécurité intégrée à chaque étape

Le disjoncteur horizontal est équipé d'une commande entièrement à ressorts, à centre de gravité bas et à faibles efforts dynamiques, permettant une manœuvre tripolaire à liaison mécanique ou électrique.
