Transformateurs de mesure 550 kV à haute tenue sismique pour un projet de nœud de transport au Pérou
Transformateurs de mesure 550 kV à haute tenue sismique pour un projet de nœud de transport au Pérou

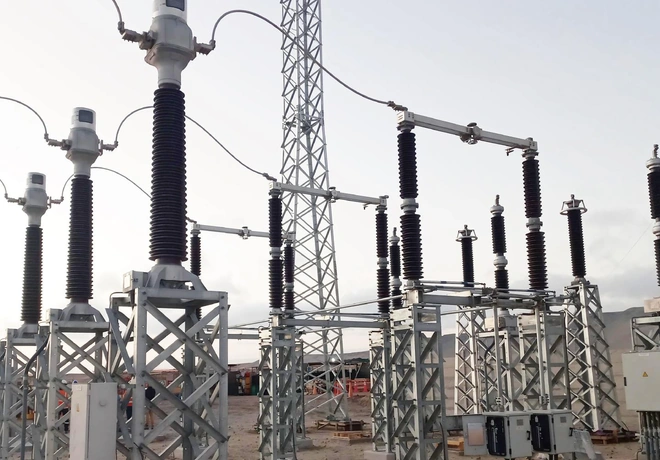

Situé sur la ceinture volcanique et sismique circumpacifique, le Pérou subit fréquemment de forts séismes qui imposent des exigences sismiques strictes aux équipements de poste. Parallèlement, la hausse de la demande d'électricité dans les régions du nord, comme Piura et Tumbes, accroît la pression sur les infrastructures de transport existantes. Pour le projet de nœud de transport La Niña-Piura, Sieyuan a fourni 157 transformateurs de mesure des classes 550 kV et 245 kV, destinés respectivement aux réseaux de transport 500 kV et 220 kV. Les équipements ont réussi des essais sur table vibrante en grandeur réelle et obtenu des rapports officiels de qualification sismique, tandis que des solutions anticorrosion et d'étanchéité sur mesure ont répondu aux contraintes de l'environnement côtier.
Présentation du projet
Sieyuan a fourni 157 transformateurs de mesure 550 kV et 245 kV pour le nœud de transport La Niña-Piura au Pérou, qualifiés sur table vibrante à 0,5 g selon IEEE 693.
Contexte du projet
Un nœud du Plan national de transport renforçant les réseaux 500 kV et 220 kV du nord du Pérou.
Principaux défis
Qualification sismique à 0,5 g, brouillard salin côtier et homogénéité sur 157 unités.
La solution Sieyuan
Optimisation structurelle, validation sur table vibrante en grandeur réelle et contrôle qualité en série.
Points forts techniques
Rapports de qualification IEEE 693, scellements porcelaine-métal et structures soudées sans joint.
Présentation du projet
Contexte du projet
Inscrit dans le Plan national de transport 2017–2026 du Pérou, le projet renforce les infrastructures de transport haute tension du nord du pays. L'activité sismique et le climat côtier de la région imposaient des exigences strictes dans le choix des équipements, en particulier en matière de tenue sismique, de résistance à l'environnement et de fiabilité à long terme.
Principaux défis
- Qualification sismique à 0,5 g — La forte activité sismique du Pérou impose des contraintes mécaniques élevées aux transformateurs de mesure de grande hauteur. Le projet exigeait un niveau sismique de 0,5 g conformément à la norme IEEE 693, validé par des essais sur table vibrante en grandeur réelle.
- Brouillard salin et humidité côtiers — La forte humidité et le brouillard salin à Piura et Tumbes accroissent les risques de corrosion et de dégradation de l'étanchéité, exigeant une protection renforcée des composants exposés et des joints critiques.
- Fourniture en série de plusieurs types — Le projet couvrait quatre types de transformateurs de mesure aux exigences structurelles et d'essais différentes, imposant une ingénierie, une fabrication et un contrôle qualité homogènes sur 157 unités.
La solution Sieyuan
- Optimisation structurelle parasismique — Sieyuan a optimisé la résistance des isolateurs en porcelaine, les liaisons à brides, la hauteur du centre de gravité et la rigidité du socle au moyen de simulations sismiques, de champ électrique et thermiques. Les liaisons scellées entre isolateurs en porcelaine et pièces métalliques renforcent l'intégrité structurelle et réduisent les concentrations de contraintes sous sollicitation sismique.
- Validation sur table vibrante en grandeur réelle — Sieyuan a réalisé des essais sur table vibrante en grandeur réelle à partir d'accélérogrammes conformes à la norme IEEE 693. Les réponses critiques en accélération et en déformation ont été mesurées, puis une inspection a été effectuée après essai. Aucun dommage n'a été constaté sur les isolateurs en porcelaine, les scellements ou les enroulements internes, et des rapports officiels de qualification sismique ont été obtenus.
- Protection anticorrosion et contrôle qualité en série — Les pièces métalliques exposées sont en alliage d'aluminium pour améliorer la résistance au brouillard salin. Pour les TC, le soudage robotisé à l'arc sous argon a permis de réaliser des réservoirs d'huile monoblocs sans joint, réduisant les risques d'étanchéité liés aux joints. Une fabrication et un contrôle qualité normalisés ont garanti l'homogénéité du lot de 157 unités.
Points forts techniques
- Qualification sismique en grandeur réelle à 0,5 g — Des essais physiques sur table vibrante ont vérifié la tenue sismique des équipements conformément à la norme IEEE 693, avec remise de rapports officiels de qualification.
- Technologie de scellement porcelaine-métal — Les scellements entre isolateurs en porcelaine et pièces métalliques renforcent l'intégrité structurelle sous sollicitation sismique.
- Structure soudée sans joint — Le soudage robotisé à l'arc sous argon intègre les réservoirs d'huile des TC et réduit les risques d'étanchéité liés aux joints.
- Protection anticorrosion en alliage d'aluminium — Les pièces métalliques exposées ont été optimisées pour les conditions côtières de brouillard salin et de forte humidité du projet.
