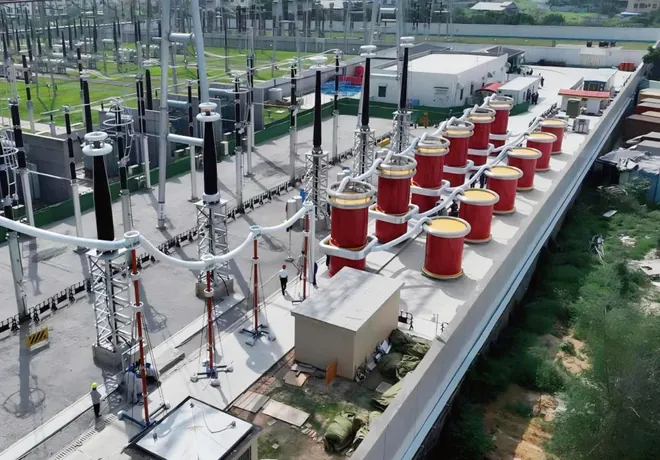

Essais de tenue en tension alternative de câbles 500 kV avec le système d'essai à résonance HT CA de Sieyuan

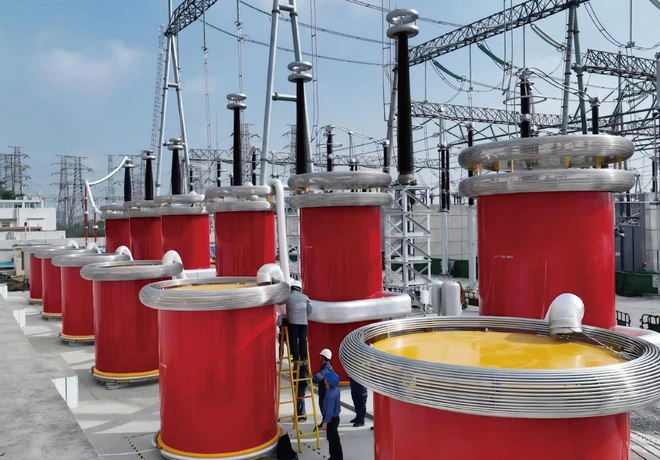

Le projet de transport et de transformation 500 kV de Chuting, à Guangzhou, comprenait la pose et la mise en service d'environ 20 km de câbles XLPE 500 kV. La grande longueur des câbles exigeait un système d'essai de tenue en tension alternative offrant une puissance de charge suffisante pour les essais haute tension. Par ailleurs, l'espace limité sur site imposait une conception de forte capacité simplifiant le levage, l'installation et le raccordement des équipements, afin de réduire la complexité de la mise en place et des essais.

Il fallait donc un système d'essai à résonance HT CA offrant une capacité d'essai suffisante et un fonctionnement stable de longue durée pour mener à bien les essais de câbles sur site.

• Puissance d'alimentation insuffisante sur site — L'essai de câbles 500 kV de grande longueur nécessite une forte puissance de charge, ce qui impose des exigences élevées quant à la puissance d'entrée de l'ensemble du système d'essai et au rendement de conversion de l'alimentation d'essai à fréquence variable.

• Exigence de faible échauffement — Avec les systèmes d'essai de forte capacité, les réactances d'essai classiques risquent un échauffement excessif, une durée de vie réduite, voire des dommages thermiques lors d'essais haute tension prolongés.

• Conditions de site complexes — La surface disponible sur site étant limitée, le levage et le raccordement de l'ensemble des équipements devaient être simplifiés afin de réduire la complexité de l'installation et des essais.

• Alimentation unique à fréquence variable de forte puissance — Sieyuan a retenu une alimentation d'essai unique à fréquence variable de 1 200 kW associée à une seule réactance d'essai à facteur Q élevé, réduisant la puissance d'entrée nécessaire sur site et simplifiant la coordination du système.

• Réactance d'essai à facteur Q élevé et faibles pertes — La réactance d'essai à noyau de fer à facteur Q élevé a réduit les pertes et l'échauffement lors du fonctionnement prolongé en haute tension, garantissant des essais stables.

• Configuration simplifiée du système — La configuration à alimentation et réactance uniques a évité la mise en parallèle de plusieurs unités de plus faible capacité, réduisant les risques de répartition inégale du courant et d'échauffement local tout en simplifiant le câblage et la mise en service.

• Alimentation d'essai à fréquence variable de 1 200 kW — Fournit la puissance active d'entrée nécessaire au fonctionnement du système d'essai à résonance.

• Réactance d'essai à facteur Q élevé — La réactance d'essai à noyau de fer présente un facteur de qualité (Q) ≥ 200, avec de faibles pertes et un faible échauffement.

• Capacité d'essai de câbles jusqu'à 100 km — Le système est conçu pour des longueurs de câbles d'essai allant jusqu'à 100 km. Sur le projet Chuting à Guangzhou, la longueur réelle testée était d'environ 20 km.
