1. Qu'est-ce qu'un E-House ?

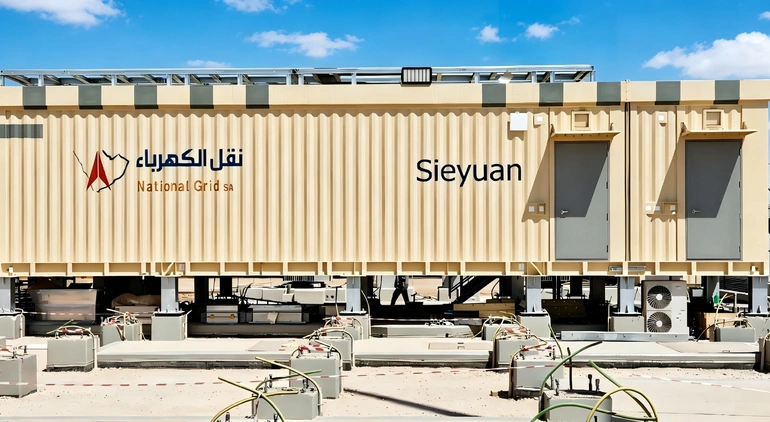

Un E-House, également appelé module de puissance préfabriqué ou centre de distribution électrique (PDC), est un bâtiment électrique modulaire fabriqué en usine qui abrite et intègre les équipements électriques de distribution, de protection, de contrôle-commande et de surveillance.
Selon la conception du projet, un E-House peut accueillir des équipements tels que des tableaux, des appareillages sous enveloppe métallique à isolation gazeuse (PSEM), des armoires de protection et de contrôle-commande, des équipements de qualité de l'énergie et les systèmes électriques associés. Les transformateurs et autres équipements majeurs peuvent faire partie de la solution globale, soit à l'intérieur du module, soit à l'extérieur, selon leur taille, leur configuration et leurs exigences d'installation. Les installations annexes peuvent comprendre l'éclairage, le chauffage, la ventilation et la climatisation (CVC), la détection et la protection incendie ainsi que d'autres équipements techniques du bâtiment.
Contrairement aux installations classiques, qui reposent largement sur la construction et l'intégration des équipements sur site, un E-House permet de réaliser en usine une grande partie de l'installation des équipements, du câblage interne, de l'intégration système et des essais. Le module achevé est ensuite transporté sur site, posé sur une fondation préparée et raccordé aux systèmes électriques et de contrôle-commande externes.
Cette approche simplifie l'installation sur site et permet de coordonner l'intégration des équipements avant la livraison.
À l'intérieur d'un E-House : les équipements électriques sont installés, câblés et testés en usine avant l'expédition du module.
2. Applications des E-House
Les E-House sont utilisés dans les projets qui nécessitent des systèmes électriques intégrés, une utilisation optimale de l'espace et une réduction des travaux sur site. Applications types :

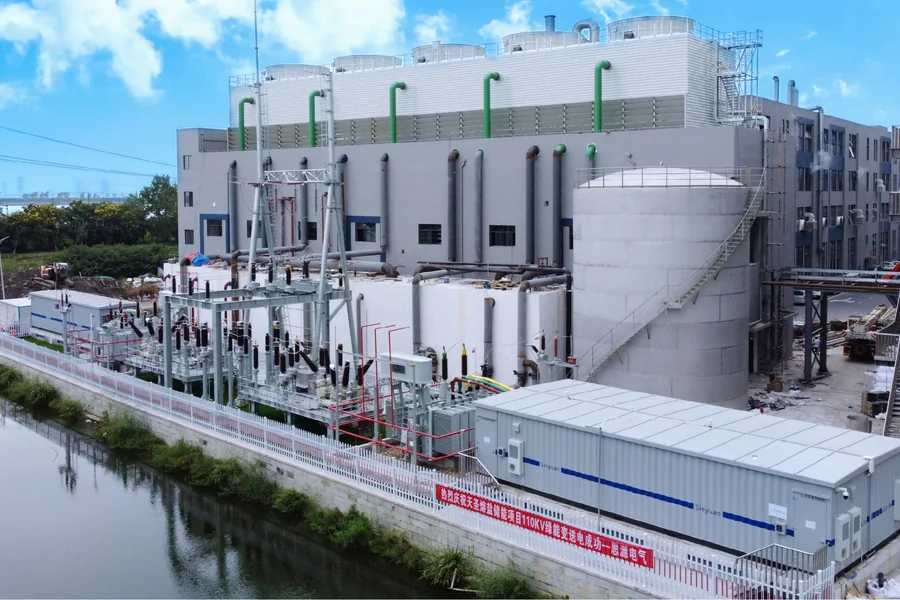

Production d'électricité et infrastructures de réseau
Postes, installations de transport et de distribution et projets de modernisation des réseaux.

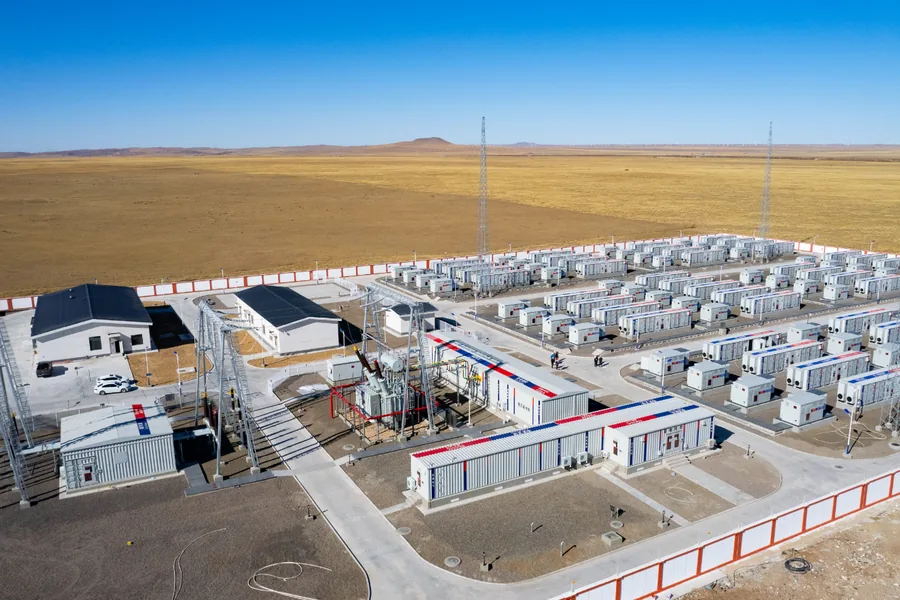

Énergies renouvelables et stockage d'énergie
Centrales solaires et éoliennes et systèmes de stockage d'énergie par batteries (BESS).
Pétrole, gaz et chimie
Installations pétrolières et gazières, usines pétrochimiques et installations de transformation chimique.

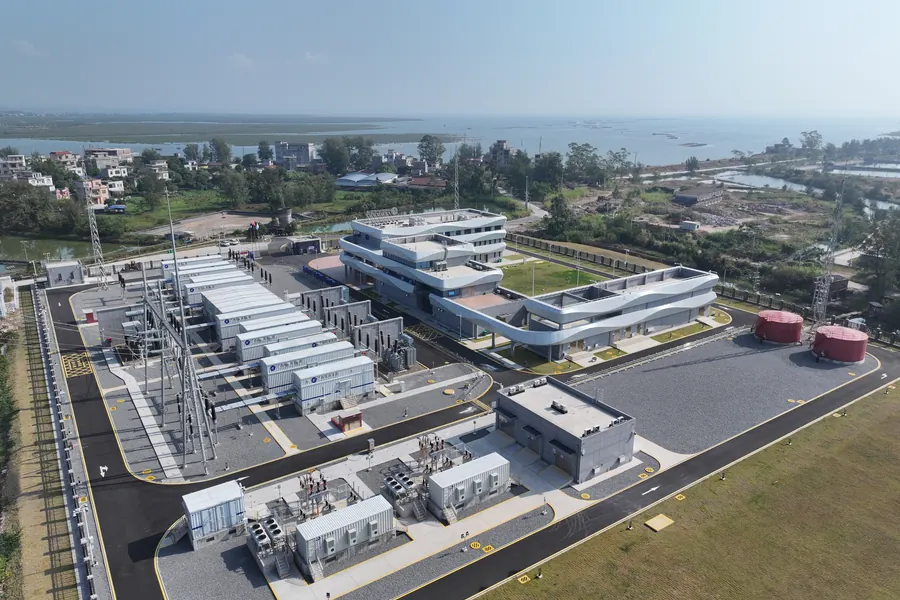

Mines et sites industriels
Exploitations minières, transformation des métaux et grands sites industriels.

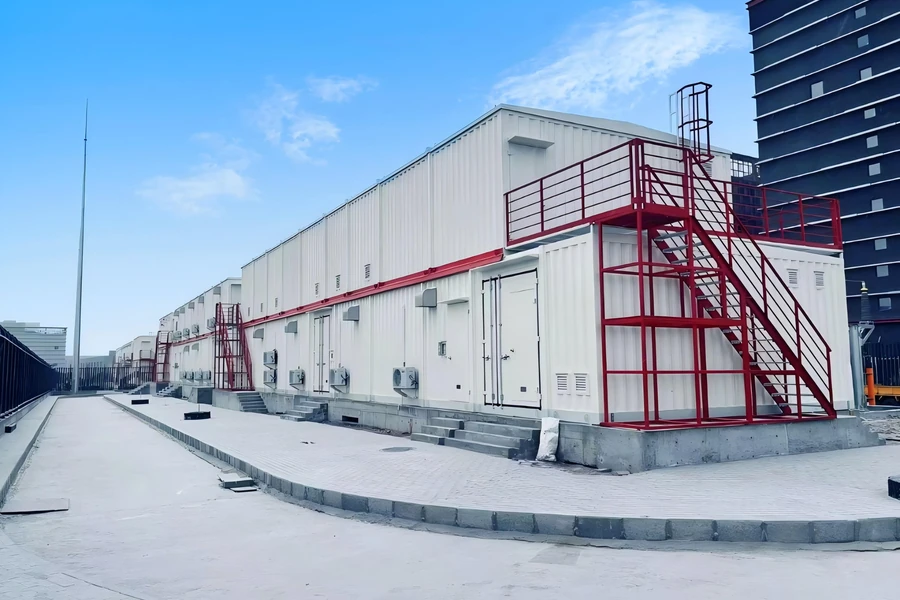

Centres de données et infrastructures
Centres de données, transport ferroviaire et autres installations nécessitant des systèmes de distribution électrique intégrés.
Les E-House conviennent aussi bien aux nouvelles installations qu'à la modernisation de sites existants, en particulier lorsque l'espace de construction est limité, que les conditions environnementales sont exigeantes ou que le calendrier impose une coordination rigoureuse des activités sur site.
3. E-House ou construction classique sur site
La principale différence entre un E-House et une installation électrique classique construite sur site tient au lieu où se déroulent l'intégration des équipements et les travaux de construction.
| Comparaison | E-House | Construction classique sur site |
|---|---|---|
| Mode de construction | Préfabrication en usine et intégration modulaire | Davantage de travaux de construction et d'intégration réalisés sur site |
| Intégration des équipements | Les équipements internes et le câblage peuvent être intégrés avant la livraison | L'installation des équipements et le câblage sont essentiellement coordonnés sur site |
| Activités sur site | Principalement la mise en place, les raccordements externes et les essais requis sur site | Peut nécessiter des travaux plus importants de construction du bâtiment et d'installation des équipements |
| Coordination du projet | Les travaux en usine et la préparation du site peuvent avancer en parallèle | L'enchaînement des travaux peut dépendre davantage de l'avancement du chantier |
| Transport | Nécessite des dispositions de transport et de levage pour les modules préfabriqués | Les équipements et matériaux de construction sont transportés séparément selon les besoins |
Les différences réelles dépendent de la conception du projet, de la configuration des équipements, du périmètre de fourniture et des conditions du site. Un E-House n'est pas forcément la meilleure option pour toutes les installations ; le choix doit reposer sur les exigences techniques et l'économie globale du projet.
4. Avantages des E-House
Conception compacte
Un E-House intègre les équipements électriques dans une structure modulaire conçue sur mesure, ce qui permet d'utiliser efficacement l'espace disponible. Selon l'implantation, il peut réduire le besoin de bâtiments techniques séparés et faciliter les installations sur des sites industriels à l'espace restreint.
Des travaux sur site plus courts
L'installation, le câblage interne et les essais en usine réduisent la quantité de travaux à réaliser après la livraison. Les activités sur site peuvent se concentrer sur la préparation des fondations, la mise en place du module, les raccordements externes et la mise en service. La fabrication en usine et la préparation du site peuvent en outre avancer en parallèle, ce qui améliore la prévisibilité du planning.
Maîtrise de la qualité et des coûts
L'intégration en usine offre un environnement maîtrisé pour l'installation des équipements, le câblage et les essais. Elle peut améliorer la régularité des processus et réduire certains besoins en main-d'œuvre et en travaux sur site.
Le coût global dépend toutefois de facteurs tels que les dimensions du module, le transport, le levage, la conception des fondations, la protection environnementale et les exigences de maintenance. Ces facteurs doivent être évalués pour comparer un E-House à d'autres modes d'installation.
5. Les solutions E-House de Sieyuan Electric
Sieyuan Electric propose des solutions E-House qui associent conception modulaire et intégration des équipements électriques et des systèmes annexes.
Une gamme d'équipements intégrée
La gamme d'équipements électriques de Sieyuan Electric comprend des PSEM, des transformateurs de puissance, des systèmes de protection et d'automatisme, des systèmes SVGainsi que des tableaux moyenne tensionet basse tension. Selon le périmètre du projet, ces produits peuvent être intégrés dans un E-House unique ou dans un ensemble coordonné de modules.
Ingénierie et personnalisation
Les configurations d'E-House peuvent être définies en fonction des dimensions des équipements, des exigences électriques, des contraintes de transport et des conditions du site. La conception structurelle, la gestion thermique, la protection environnementale et la protection anticorrosion peuvent être traitées selon les exigences du projet.
Ces aspects sont particulièrement importants pour les installations exposées à des températures ambiantes élevées ou basses, à une forte humidité, à la poussière, à des atmosphères salines et à d'autres environnements d'exploitation exigeants. Les mesures de conception spécifiques dépendent des conditions environnementales et des spécifications techniques de chaque projet.
Accompagnement de la réalisation des projets
Selon le périmètre contractuel, nos services peuvent couvrir :
Étape 1
Élaboration de la solution
Étape 2
Études d'ingénierie
Étape 3
Intégration et fabrication des équipements
Étape 4
Essais en usine
Étape 5
Coordination du transport
Étape 6
Assistance à l'installation sur site
Étape 7
Mise en service
Des services d'exploitation et de maintenance peuvent également être inclus si nécessaire.
L'approche de Sieyuan Electric vise à coordonner l'intégration des équipements et les exigences d'ingénierie afin de simplifier les interfaces sur site et de garantir une exécution prévisible des projets.
6. Conclusion
Les E-House offrent une approche modulaire de l'intégration des systèmes électriques en transférant en usine une part importante de l'installation et des essais des équipements. Ils sont particulièrement adaptés aux projets soumis à des contraintes d'espace, à des conditions de site exigeantes ou à des calendriers de construction serrés.
La bonne solution dépend des exigences des équipements, des contraintes de transport et d'installation, des conditions environnementales et de l'économie globale du projet. En associant l'intégration d'équipements électriques à une ingénierie propre à chaque projet, Sieyuan Electric accompagne les applications E-House dans les infrastructures électriques, les énergies renouvelables, le stockage d'énergie et les sites industriels.
