STATCOM

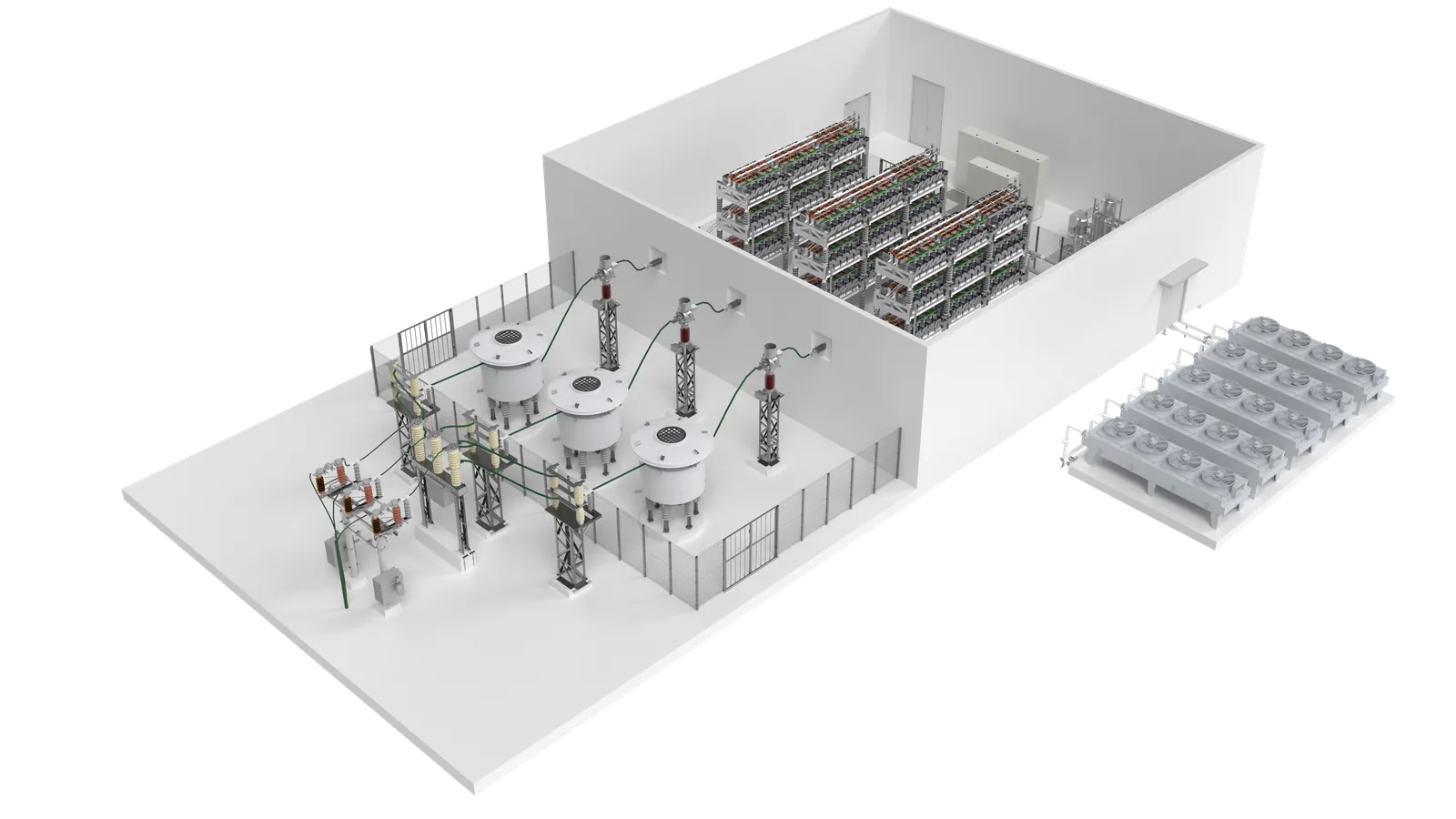

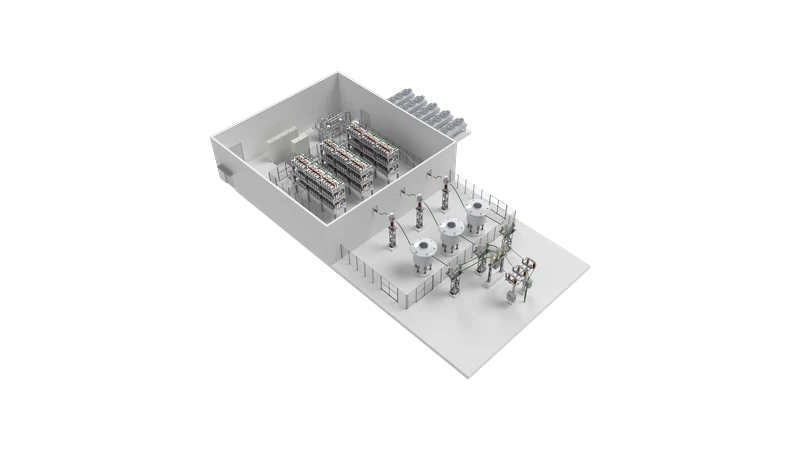

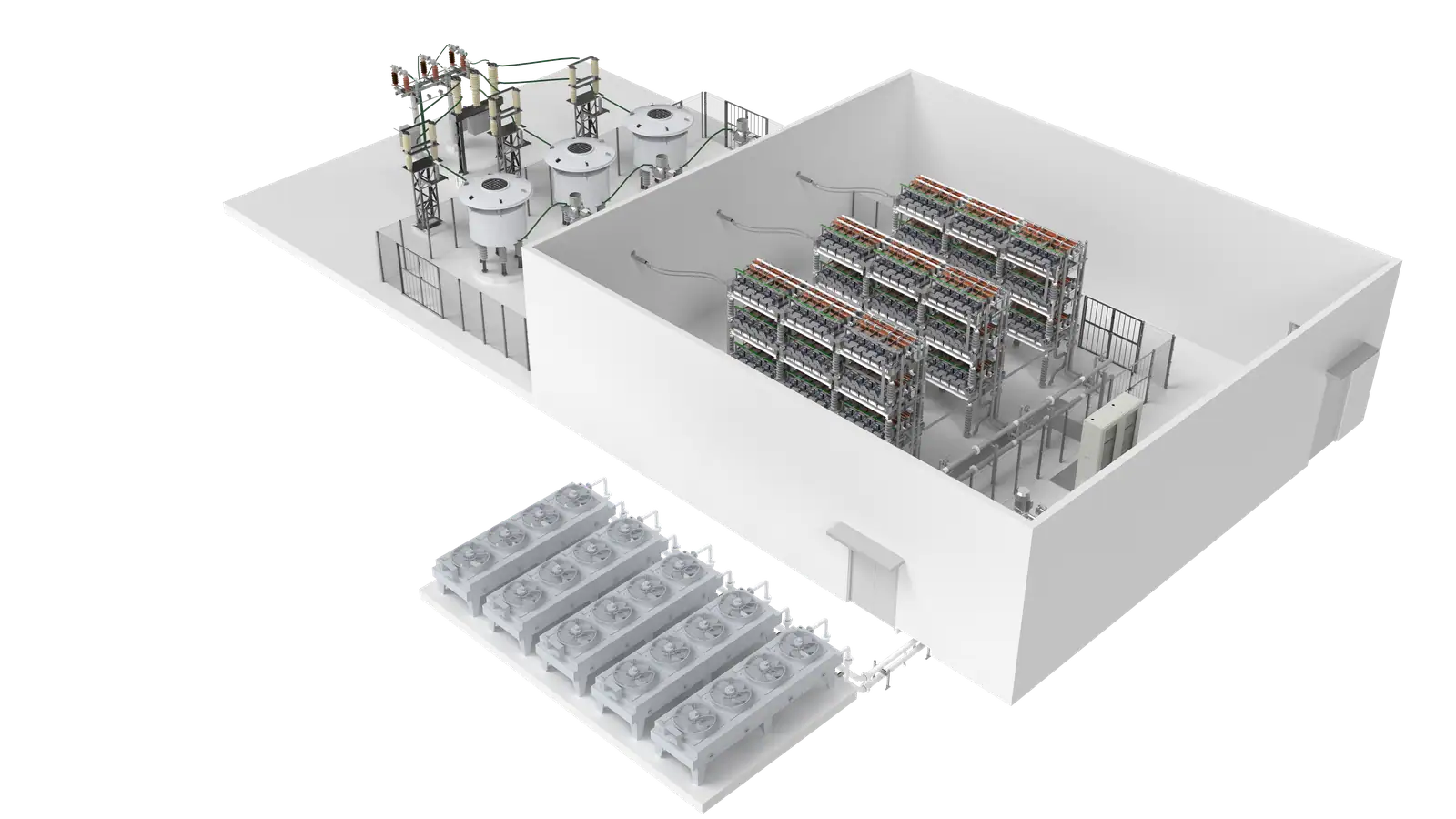

Le STATCOM est un compensateur dynamique d'énergie réactive à topologie de ponts en H en cascade, largement utilisé sur les réseaux électriques, dans la production d'énergies renouvelables et sur les sites industriels.
-
Conçu pour des performances maximales
-
Conçu pour une fiabilité à long terme
-
Compatibilité réseau
-
Livraison flexible
Points forts du produit
Conçu pour des performances maximales
Temps de réponse rapide, excellent comportement harmonique et grande précision de compensation.
Conçu pour une fiabilité à long terme
Une validation sur l'ensemble du processus — simulation du cycle de vie, développement et fabrication — permet d'atteindre une disponibilité annuelle jusqu'à 99,7 %.
Compatibilité réseau
Grâce au découplage vectoriel, à la commande de stabilisation de tension et à la simulation multiscénario, il dépasse les exigences des codes de réseau pour les centrales éoliennes et photovoltaïques.
Livraison flexible
Une conception modulaire et standardisée raccourcit les délais. Assemblage intégré, transport et mise en service intelligente réduisent de 50 % la durée des travaux sur site.
Caractéristiques techniques
1 - Tension assignée (PCC)
66 kV à 750 kV
2 - Tension assignée (POC)
6 kV à 66 kV
3 - Puissance assignée
Par ensemble : 0,5 MVAr à 400 MVAr
4 - Fréquence assignée
50 Hz / 60 Hz
5 - Topologie
MMC
6 - Couplage
Étoile / triangle / monophasé
7 - Mode de refroidissement
Refroidissement par eau
8 - Modes de fonctionnement
Puissance réactive constante de l'équipement / puissance réactive constante du réseau / régulation de tension constante / régulation de courant constant / facteur de puissance constant / régulation globale tension-puissance réactive
9 - Mode d'installation
Intérieur / extérieur
10 - Température de fonctionnement
-45 °C à 50 °C, configurable selon le climat local
11 - Altitude
5000m
