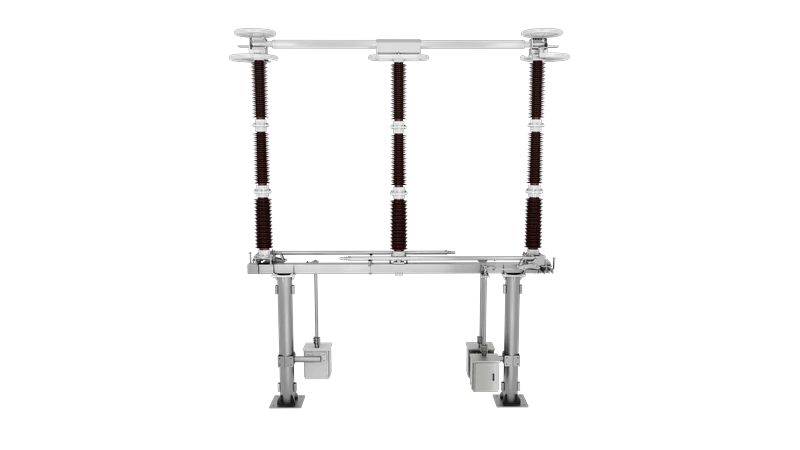

Sectionneur horizontal à trois colonnes à double coupure GW7B

Le GW7B est un sectionneur haute tension d'extérieur rotatif horizontal à trois colonnes, proposé en deux versions : à fermeture directe et à contact rotatif. Tensions assignées de 40,5 à 800 kV.

Atouts de la transmission conductrice
Atouts du conducteur
Atouts de la conception structurelle
Séparation électromécanique

Contactez-nous

Points forts du produit Caractéristiques techniques Études de cas associées Nos secteurs

Points forts du produit

Atouts de la transmission conductrice

Les bras conducteurs principaux et les supports de contacts fixes sont réalisés en profilés d'alliage d'aluminium (haute conductivité, haute résistance) à surface anodisée, alliant résistance à la corrosion, robustesse mécanique et excellente dissipation thermique. Courant assigné jusqu'à 5 000 A et courant de courte durée admissible jusqu'à 63 kA.

Atouts du conducteur

Contact fiable entre contacts mobiles et doigts de contact avec un faible effort de manœuvre, sans choc sur les isolateurs-supports d'extrémité. Contacts principaux autonettoyants ; ressorts de doigts en acier inoxydable avec entretoises isolantes, protégés de la corrosion et de toute dérivation de courant.

Atouts de la conception structurelle

Le châssis mécanosoudé monobloc permet d'ajuster librement la hauteur de montage des isolateurs. Le palier en aluminium moulé sous pression est entièrement étanche, ce qui empêche la perte ou le durcissement du lubrifiant et supprime tout regraissage. Sa conception interne à roulements combinés répartit le couple dû au poids et l'effort horizontal sur deux roulements dédiés.

Séparation électromécanique

Conception allégée monobloc pour une structure simplifiée et une manœuvre plus aisée, au bénéfice de l'exploitation et de la maintenance. Pièces en rotation conçues pour un fonctionnement sans entretien.
