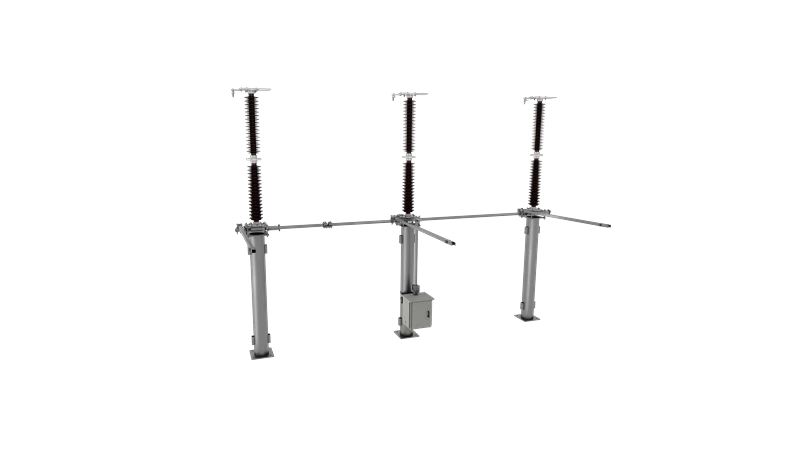

Sectionneur de terre à une colonne à ouverture verticale JW10
Le JW10 est un sectionneur de terre haute tension d'extérieur à une colonne à ouverture verticale. Tensions assignées de 40,5 à 800 kV.
-
Conception structurelle avancée
-
Circuit conducteur supérieur
-
Contacts mobiles enfichables
Points forts du produit
Conception structurelle avancée
Le bras conducteur est réalisé en profilés d'alliage d'aluminium haute résistance, alliant excellente conductivité, grande robustesse, légèreté et forte résistance à la corrosion.
Circuit conducteur supérieur
Le sectionneur de terre se manœuvre en un seul mouvement, avec des contacts à enclenchement. Sa structure simple facilite la maintenance. Les efforts électrodynamiques sont mis à profit pour serrer les contacts et maintenir l'appareil en position fermée, d'où une excellente tenue aux courants de court-circuit.
Contacts mobiles enfichables
La version 63 kA se manœuvre en deux temps : à la fermeture, le bras pivote de la position horizontale jusqu'au contact fixe, puis s'y insère, ce qui lui confère une très bonne tenue aux courants de court-circuit.
Caractéristiques techniques
Tension assignée
40,5 kV ; 72,5 kV ; 126 kV ; 145 kV ; 170 kV ; 252 kV ; 363 kV ; 420 kV ; 550 kV ; 800 kV
Fréquence assignée
50/60 Hz
Courant de courte durée admissible assigné
jusqu'à 63 kA
Valeur de crête du courant admissible assignée
jusqu'à 164 kA
Température ambiante
-50℃~ +55℃
Épaisseur de givre
jusqu'à 20 mm
Intensité sismique
jusqu'à 1,0 g
