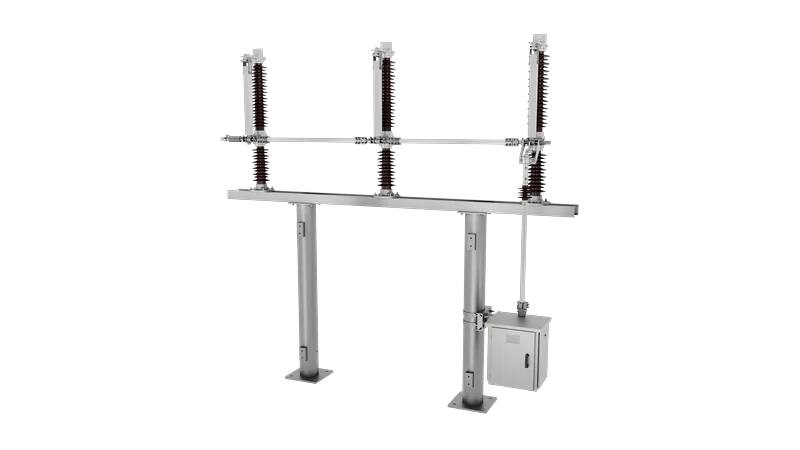

Sectionneur à une colonne à ouverture verticale GW8
Le GW8 est un sectionneur haute tension d'extérieur à une colonne à ouverture verticale, dédié aux points neutres et aux circuits de compensation d'énergie réactive. Tensions assignées de 40,5 à 126 kV.
-
Matériau conducteur haut de gamme
-
Structure de contact innovante
-
Connexions fixes
Points forts du produit
Matériau conducteur haut de gamme
Les bras conducteurs en profilés rectangulaires d'alliage d'aluminium allient haute résistance, légèreté, grande surface de dissipation thermique et excellente résistance à la corrosion.
Structure de contact innovante
Les doigts de contact autoserrants exploitent l'élasticité propre de l'alliage cuivre-chrome pour pincer le couteau de contact. Au-delà des exigences courantes de conduction, ils supportent la charge thermique de courte durée et les efforts électrodynamiques en cas de court-circuit, tout en offrant une excellente résistance à l'usure mécanique.
Connexions fixes
Le circuit conducteur utilise des connexions permanentes (hors interface contact mobile/contact fixe), pour un fonctionnement sans entretien.
Caractéristiques techniques
Tension assignée
40,5 kV ; 72,5 kV ; 126 kV
Fréquence assignée
50/60 Hz
Courant assigné en service continu
jusqu'à 1 600 A
Courant de courte durée admissible assigné
jusqu'à 40 kA
Valeur de crête du courant admissible assignée
jusqu'à 100 kA
Température ambiante
-50℃~ +55℃
Épaisseur de givre
jusqu'à 20 mm
Intensité sismique
jusqu'à 1,0 g
