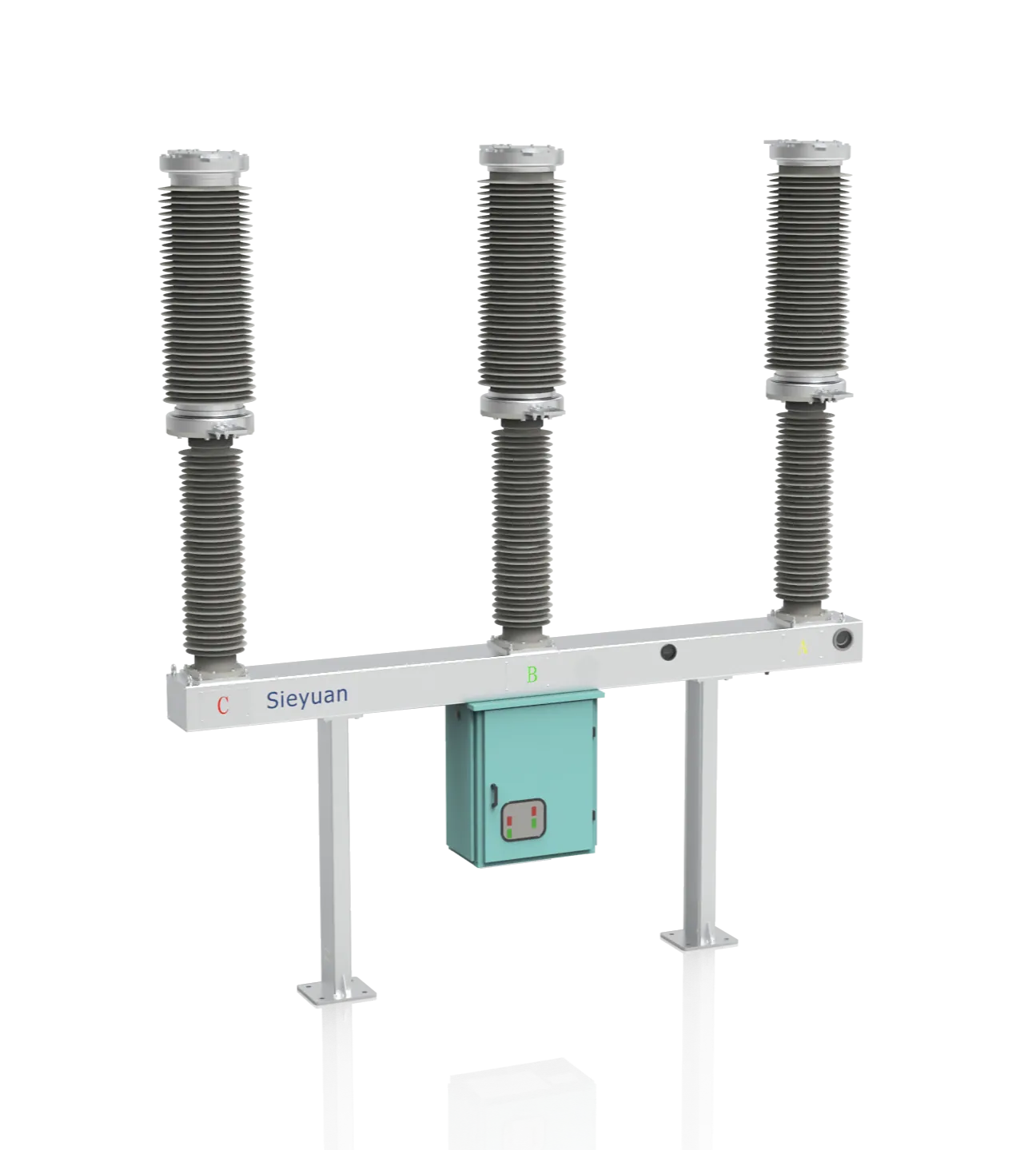

Disjoncteur à cuve sous tension sans SF₆
Les disjoncteurs à cuve sous tension sans SF₆ sont des appareils d'extérieur utilisant le mélange CO₂+O₂ comme milieu d'isolement et de coupure. Destinés aux réseaux de tension maximale 145 kV à neutre à la terre ou isolé, ils assurent la manœuvre des courants assignés, des courants de défaut ou le transfert de circuits, pour la commande et la protection du réseau électrique. Exempte de SF₆, cette gamme respectueuse de l'environnement présente un potentiel de réchauffement global (PRG) inférieur à 1.
-
Conçu pour une empreinte environnementale réduite
-
Pouvoir de coupure éprouvé
-
Étanchéité durable
-
Tenue diélectrique éprouvée
Points forts du produit
Conçu pour une empreinte environnementale réduite
Cette gamme de disjoncteurs utilise le mélange CO₂+O₂ comme milieu d'isolement et de coupure, sans SF₆, avec un PRG inférieur à 1.
Pouvoir de coupure éprouvé
La chambre de coupure de la gamme sans SF₆ associe expansion thermique et soufflage auxiliaire par compression, pour d'excellentes performances de coupure. Elle satisfait aux facteurs de premier pôle 1,3/1,5, atteint la classe C2 en coupure de courants capacitifs et la classe E2 en endurance électrique, des performances de premier plan dans le secteur.
Étanchéité durable
Structure d'étanchéité à membrane : taux annuel de fuite de gaz ≤ 0,1 %.
Tenue diélectrique éprouvée
La chambre de coupure de cette gamme de disjoncteurs sans SF₆ est isolée au CO₂+O₂. Validées par des simulations complètes et des essais de type, ses performances diélectriques sont excellentes.
Caractéristiques techniques
Tension assignée
40,5 kV ; 72,5 kV ; 145 kV
Fréquence assignée
50/60 Hz
Facteur de premier pôle
1.3/1.5
Courant assigné en service continu
jusqu'à 3 150 A
Pouvoir de coupure assigné en court-circuit
jusqu'à 40 kA
Pouvoir de fermeture assigné en court-circuit (valeur de crête)
jusqu'à 108 kA
Courant de courte durée admissible assigné
jusqu'à 40 kA
Valeur de crête du courant admissible assignée
jusqu'à 108 kA
Durée de court-circuit assignée
4s
Séquence de manœuvres assignée
O-0,3 s-CO-3 min-CO
Endurance mécanique
10 000 manœuvres
