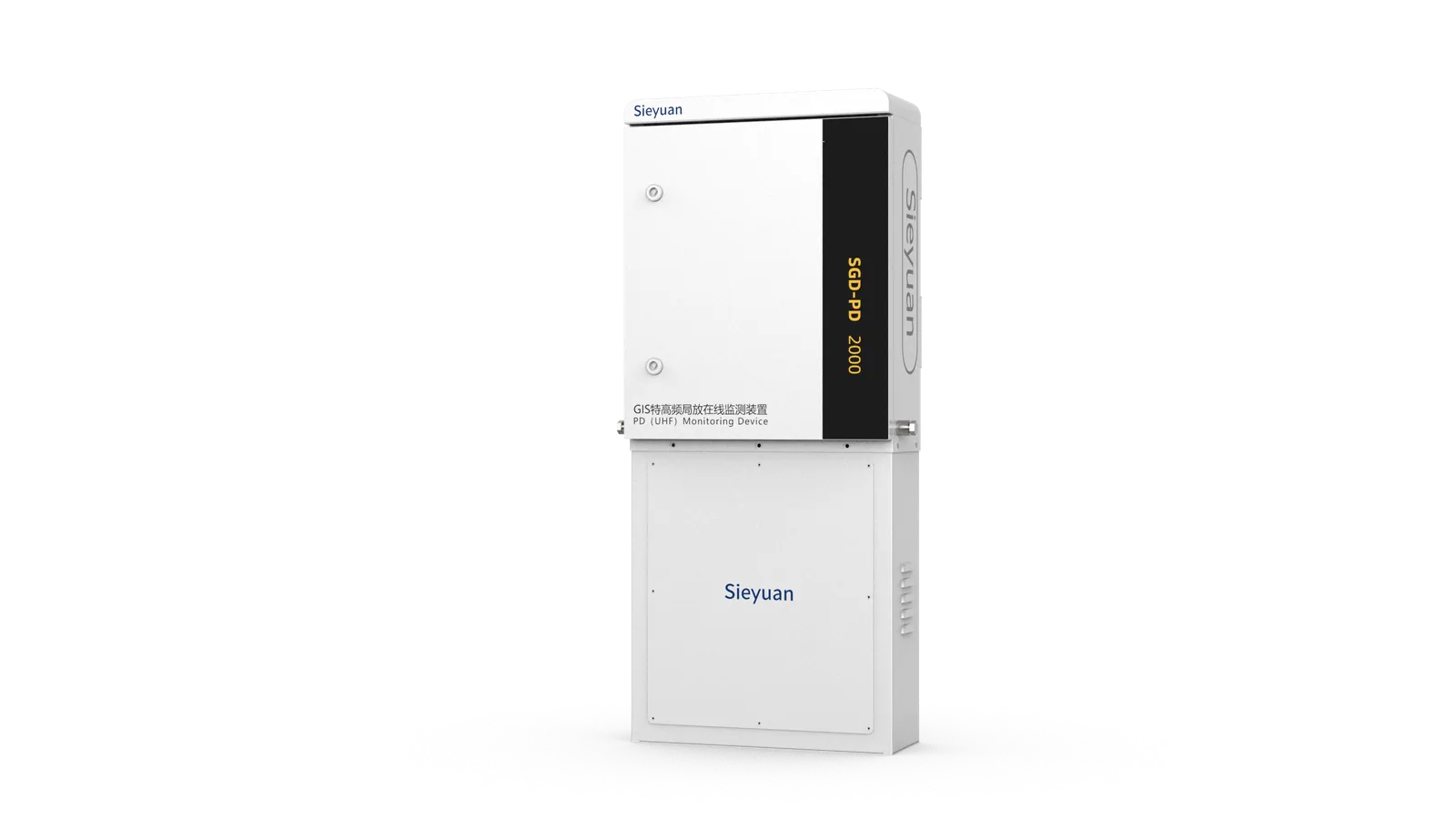

Dispositif de surveillance en ligne des décharges partielles SGD-PD-2000
Le SGD-PD-2000 est conçu pour la surveillance de l'état d'isolation des appareillages GIS. Ses capteurs à haute sensibilité et son échantillonnage à grande vitesse captent avec précision les signaux de décharges partielles et localisent rapidement les défauts, permettant d'identifier les risques au plus tôt, d'alerter à temps et d'intervenir rapidement.
-
Haute sensibilité
-
Large dynamique
-
Localisation précise
-
Analyse intelligente
Points forts du produit
Haute sensibilité
Les capteurs haute sensibilité développés en interne atteignent une hauteur équivalente de 15 mm, pour une précision de premier plan dans la capture des signaux de décharges partielles faibles.
Large dynamique
Une dynamique ≥ 70 dB couvre l'ensemble des besoins de surveillance, des impulsions faibles aux décharges intenses.
Localisation précise
Avec un échantillonnage à 250 Mo/s et une erreur de localisation ≤ 0,3 m, le système localise précisément les défauts et reconstitue la signature des décharges.
Analyse intelligente
Avec une précision de reconnaissance des alarmes de décharges partielles supérieure à 99 %, le système réduit efficacement les fausses alarmes et permet une évaluation fiable de l'isolation des GIS.
Caractéristiques techniques
Fréquence d'alimentation
50 Hz (±5 %)
Tension de service CA
220 V CA (±15 %)
Hauteur équivalente
15 mm
Indice de protection des capteurs (externes)
IP66
Température ambiante
-40 °C à 70 °C
Humidité relative ambiante
5 % à 95 % HR (sans condensation ni givrage à l'intérieur du système)
Altitude
≤ 4,000 m
Pression atmosphérique
80 kPa à 110 kPa
