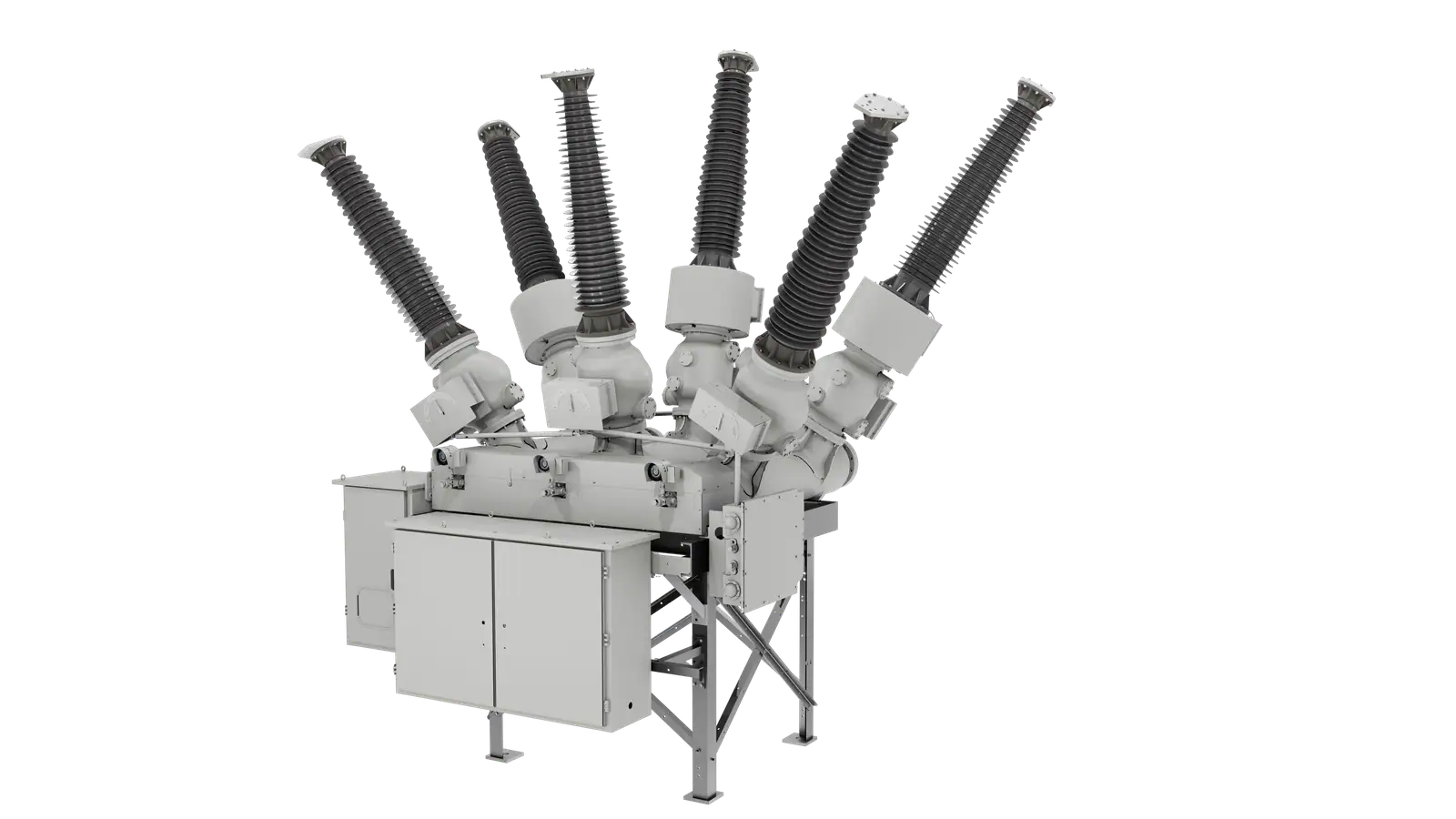

Appareillage hybride à isolation gazeuse ZHW58A
L'appareillage hybride à isolation gazeuse ZHW58A intègre disjoncteur, sectionneur (DS), sectionneur de terre (ES), transformateurs de courant (TC) et de tension (TT) ainsi que sectionneur de terre rapide (FES). Il se distingue par sa faible emprise au sol, sa grande adaptabilité environnementale, sa haute fiabilité et son fonctionnement sans entretien. Couvrant des tensions assignées de 40,5 à 252 kV, il convient aux applications de transport et de distribution haute tension, notamment dans les postes.
-
Conception compacte et peu encombrante
-
Performances électriques optimisées
-
Endurance mécanique éprouvée
-
Conception hautement modulaire
Points forts du produit
Conception compacte et peu encombrante
Conception à cuves séparées par phase sur châssis intégré, permettant le transport tripolaire de chaque travée entièrement assemblée pour une installation sur site simple et fiable.
Performances électriques optimisées
Excellentes propriétés diélectriques, avec des décharges partielles globales < 3 pC. La disposition horizontale du disjoncteur permet un pouvoir de coupure de 50 kA.
Endurance mécanique éprouvée
Commande à ressorts de nouvelle génération, sur embase intégrée en aluminium moulé sous pression. Sa conception compacte garantit des performances de sortie stables, une grande fiabilité et un fonctionnement sans entretien. L'endurance mécanique satisfait aux exigences de la classe M2.
Conception hautement modulaire
Approche de conception modulaire : les brides de raccordement de dimensions normalisées permettent une configuration flexible selon les besoins, et la grande interchangeabilité des modules facilite les extensions fonctionnelles pour optimiser l'implantation du poste.
Caractéristiques techniques
Tension assignée
31,5 kV ; 40,5 kV ; 72,5 kV ; 145 kV ; 170 kV ; 252 kV
Fréquence assignée
50/60 Hz
Facteur de premier pôle
1.3/1.5
Courant assigné en service continu
jusqu'à 4 000 A
Pouvoir de coupure assigné en court-circuit
jusqu'à 50 kA
Pouvoir de fermeture assigné en court-circuit (valeur de crête)
jusqu'à 135 kA
Courant de courte durée admissible assigné
jusqu'à 50 kA
Valeur de crête du courant admissible assignée
jusqu'à 135 kA
Durée de court-circuit assignée
4s
Séquence de manœuvres assignée
O-0,3 s-CO-3 min-CO
Endurance mécanique
10 000 manœuvres
