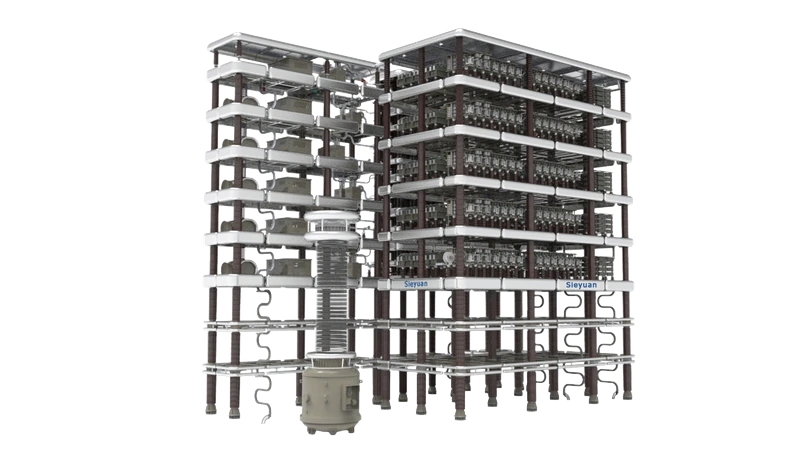

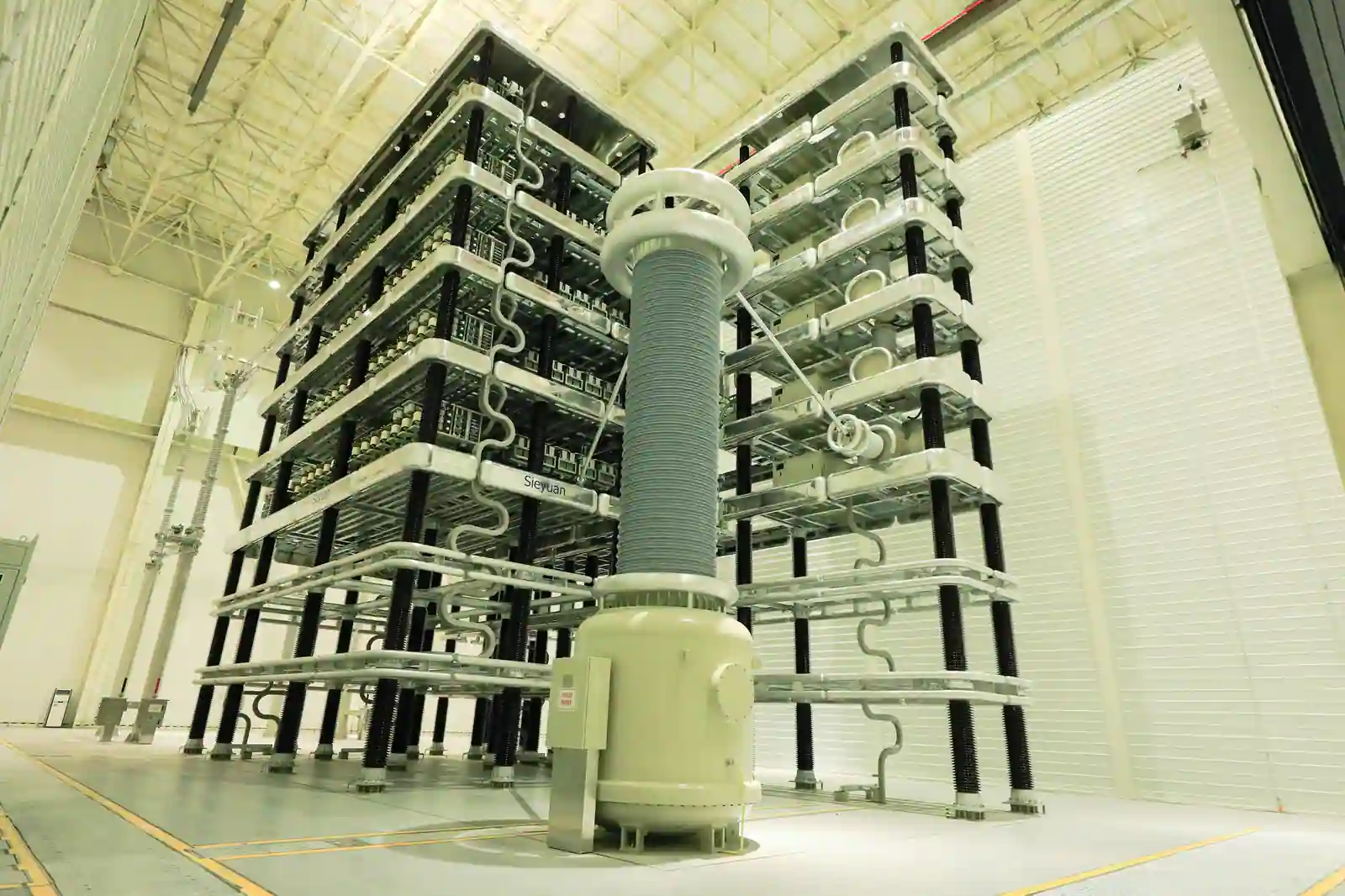

Disjoncteurs HVDC
Grâce à la technologie de coupure par « passage par zéro artificiel du courant », le disjoncteur HVDC présente une structure simple, de faibles pertes en conduction et un fonctionnement fiable.
-
Pouvoir de coupure fiable
-
Architecture système simplifiée
-
Encombrement de l'équipement optimisé
Points forts du produit
Pouvoir de coupure fiable
Grâce à l'optimisation des paramètres de l'interrupteur rapide et au passage par zéro artificiel, ce disjoncteur CC élimine les défauts en moins de 3 ms.
Architecture système simplifiée
Le circuit principal utilise des interrupteurs entièrement mécaniques et des composants de puissance statiques, sans systèmes complexes de refroidissement ou de commande : la structure reste simple.
Encombrement de l'équipement optimisé
Grâce à une implantation intégrée et compacte, l'ensemble du disjoncteur CC haute tension occupe un espace d'installation minimal.

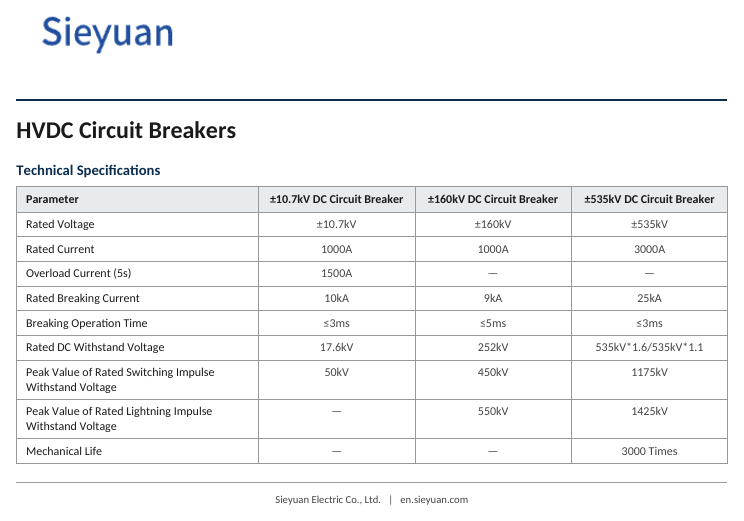

Caractéristiques techniques
Télécharger
Tension assignée
±535 kV
Courant assigné en service continu
3000A
Pouvoir de coupure assigné
25 kA
Durée de coupure
≤3 ms
Tension de tenue assignée en courant continu
535 kV × 1,6 / 535 kV × 1,1
Valeur de crête de la tension de tenue assignée aux chocs de manœuvre
1 175 kV
Valeur de crête de la tension de tenue assignée aux chocs de foudre
1 425 kV
Endurance mécanique
3 000 manœuvres
