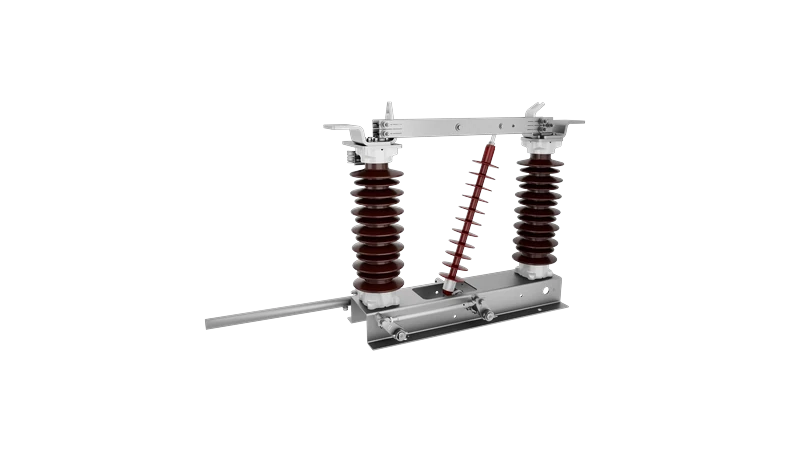

Sectionneur à deux colonnes à ouverture verticale GW1
Le GW1 est un sectionneur d'extérieur à deux colonnes à ouverture verticale. Tensions assignées de 12 à 40,5 kV.
-
Forte capacité de transport de courant, sans entretien
-
Longue durée de vie mécanique
-
Standardisation complète
-
Indice de protection élevé de la commande
Points forts du produit
Forte capacité de transport de courant, sans entretien
Les contacts sont autonettoyants, ce qui permet un fonctionnement sans entretien tout en améliorant la fiabilité du contact.
Longue durée de vie mécanique
Les zones de contact glissant des conducteurs reçoivent un argenture graphitée : ce revêtement autolubrifiant réduit l'effort de manœuvre et prolonge la durée de vie.
Standardisation complète
Compatible avec tous les types de poteaux des caténaires ferroviaires. Les accessoires de montage standardisés offrent une grande interchangeabilité et facilitent l'installation et la mise au point.
Indice de protection élevé de la commande
La commande à sortie par le haut élimine les erreurs de montage et les contraintes dimensionnelles des versions à sortie gauche ou droite. L'arbre de sortie est doté d'une étanchéité à labyrinthe conforme à l'indice IP66DM.
Caractéristiques techniques
Tension assignée
12 kV ; 24 kV ; 31,5 kV (ferroviaire) ; 40,5 kV
Fréquence assignée
50/60 Hz
Courant assigné en service continu
jusqu'à 6 000 A
Courant de courte durée admissible assigné
jusqu'à 63 kA
Valeur de crête du courant admissible assignée
jusqu'à 160 kA
Température ambiante
-50℃~ +55℃
Épaisseur de givre
jusqu'à 20 mm
