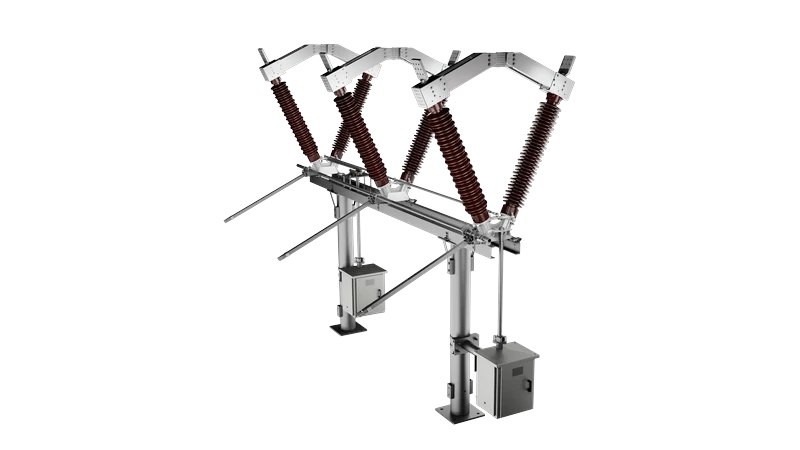

Sectionneur horizontal à deux colonnes en V à ouverture centrale GW5A

Le GW5A est un sectionneur haute tension d'extérieur rotatif en V. Tensions assignées de 40,5 à 145 kV.

Matériau conducteur et capacité de transport de courant
Structure de contact innovante
Palier entièrement étanche
Transmission sans entretien

Contactez-nous

Points forts du produit Caractéristiques techniques Nos secteurs

Points forts du produit

Matériau conducteur et capacité de transport de courant

Les bras conducteurs sont réalisés en profilés d'alliage d'aluminium à gorge (haute conductivité, haute résistance) à surface anodisée, alliant résistance à la corrosion, robustesse mécanique et excellente dissipation thermique. Courant assigné jusqu'à 4 000 A et courant de courte durée admissible jusqu'à 50 kA.

Structure de contact innovante

Les doigts de contact autoserrants exploitent l'élasticité propre de l'alliage cuivre-chrome pour pincer le couteau de contact. Au-delà des exigences courantes de conduction, ils supportent la charge thermique de courte durée et les efforts électrodynamiques en cas de court-circuit, tout en offrant une excellente résistance à l'usure mécanique.

Palier entièrement étanche

Le palier monobloc moulé intègre le mécanisme de liaison ; sa structure interne à roulements combinés assure une manœuvre légère.

Transmission sans entretien

Transmission conçue pour un fonctionnement sans entretien : des bagues autolubrifiantes associées à des axes en acier inoxydable évitent tout grippage des pièces en rotation.
