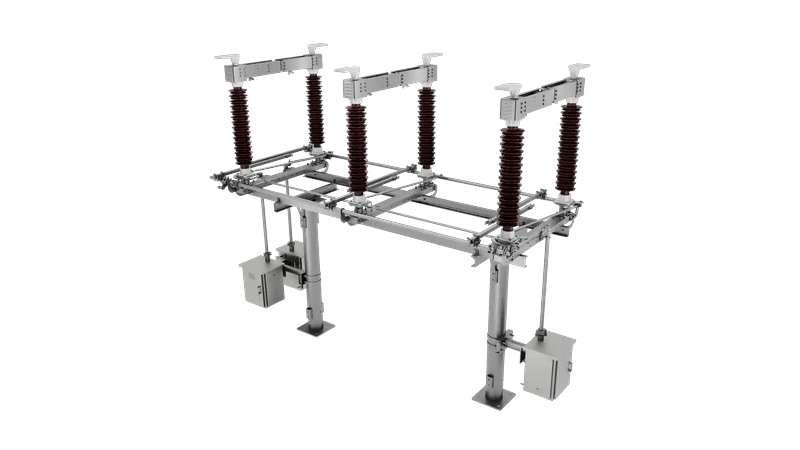

Sectionneur horizontal à deux colonnes à ouverture centrale GW4

Le GW4 est un sectionneur haute tension d'extérieur rotatif horizontal à deux colonnes. Tensions assignées de 12 à 550 kV.

Matériau conducteur et capacité de transport de courant
Structure de contact innovante
Palier entièrement étanche
Transmission sans entretien

Contactez-nous

Points forts du produit Caractéristiques techniques Nos secteurs

Points forts du produit

Matériau conducteur et capacité de transport de courant

Les bras conducteurs sont réalisés en profilés d'alliage d'aluminium à gorge (haute conductivité, haute résistance) à surface anodisée, alliant résistance à la corrosion, robustesse mécanique et excellente dissipation thermique. Courant assigné jusqu'à 5 000 A et courant de courte durée admissible jusqu'à 63 kA.

Structure de contact innovante

Les doigts de contact autoserrants exploitent l'élasticité propre de l'alliage cuivre-chrome pour pincer le couteau de contact. Au-delà des exigences courantes de conduction, ils supportent la charge thermique de courte durée et les efforts électrodynamiques en cas de court-circuit, tout en offrant une excellente résistance à l'usure mécanique.

Palier entièrement étanche

Le palier en aluminium moulé sous pression est entièrement étanche, ce qui empêche la perte ou le durcissement du lubrifiant et supprime tout regraissage. Sa conception interne à roulements combinés répartit le couple dû au poids et l'effort horizontal sur deux roulements dédiés.

Transmission sans entretien

Transmission conçue pour un fonctionnement sans entretien : des bagues autolubrifiantes associées à des axes en acier inoxydable évitent tout grippage des pièces en rotation.
