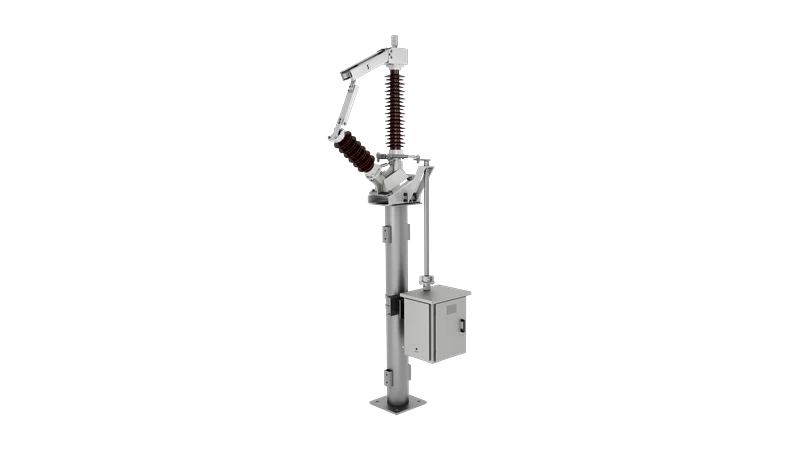

Sectionneur à deux colonnes en V à ouverture centrale GW13
Le GW13 est un sectionneur haute tension d'extérieur rotatif en V, dédié aux points neutres. Tensions assignées de 40,5 à 126 kV.
-
Matériau conducteur et capacité de transport de courant
-
Structure de contact innovante
-
Connexions fixes
-
Transmission sans entretien
Points forts du produit
Matériau conducteur et capacité de transport de courant
Les bras conducteurs sont réalisés en profilés d'alliage d'aluminium à gorge (haute conductivité, haute résistance) à surface anodisée, alliant résistance à la corrosion, robustesse mécanique et excellente dissipation thermique.
Structure de contact innovante
Les doigts de contact autoserrants exploitent l'élasticité propre de l'alliage cuivre-chrome pour pincer le couteau de contact. Au-delà des exigences courantes de conduction, ils supportent la charge thermique de courte durée et les efforts électrodynamiques en cas de court-circuit, tout en offrant une excellente résistance à l'usure mécanique.
Connexions fixes
Le palier monobloc moulé intègre le mécanisme de liaison ; sa structure interne à roulements combinés assure une manœuvre légère.
Transmission sans entretien
Transmission conçue pour un fonctionnement sans entretien : des bagues autolubrifiantes associées à des axes en acier inoxydable évitent tout grippage des pièces en rotation.
Caractéristiques techniques
Tension assignée
40,5 kV ; 72,5 kV ; 126 kV
Fréquence assignée
50/60 Hz
Courant assigné en service continu
jusqu'à 1 600 A
Courant de courte durée admissible assigné
jusqu'à 40 kA
Valeur de crête du courant admissible assignée
jusqu'à 100 kA
Température ambiante
-50℃~ +55℃
Épaisseur de givre
jusqu'à 20 mm
Intensité sismique
jusqu'à 1,0 g
