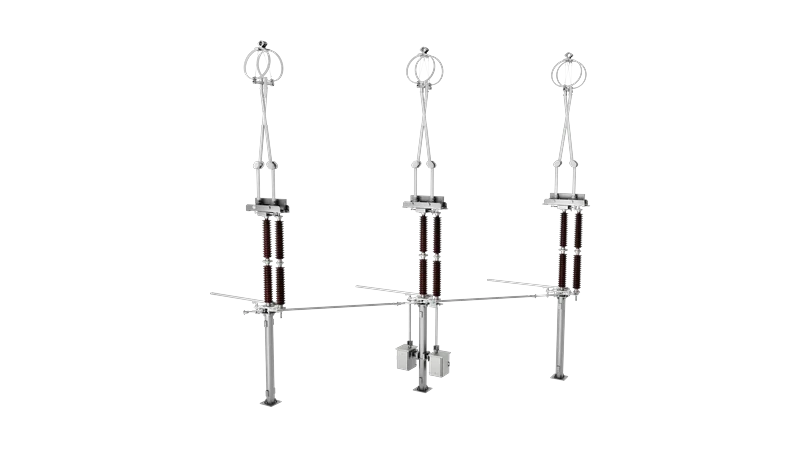

Sectionneur pantographe vertical à double bras GW6B

La gamme GW6B regroupe des sectionneurs haute tension d'extérieur de type pantographe vertical à double bras. Tensions assignées de 72,5 à 550 kV.

Atouts de la transmission conductrice
Atouts du conducteur
Atouts de la conception structurelle
Séparation électromécanique

Contactez-nous

Points forts du produit Caractéristiques techniques Nos secteurs

Points forts du produit

Atouts de la transmission conductrice

Le bras conducteur est réalisé en tube rond d'alliage d'aluminium (haute conductivité, haute résistance) à surface anodisée, alliant excellente résistance à la corrosion, robustesse mécanique et dissipation thermique remarquable. Courant assigné jusqu'à 5 000 A et courant de courte durée admissible jusqu'à 63 kA.

Atouts du conducteur

Circuit conducteur performant : les bras conducteurs en alliage d'aluminium à haute conductivité allient légèreté, robustesse et excellente résistance à la corrosion.

Atouts de la conception structurelle

Pantographe vertical à double bras en ciseaux. La large plage de serrage des contacts mobiles le rend particulièrement adapté aux jeux de barres souples, tout en restant compatible avec les jeux de barres rigides. Le circuit principal et l'embase partagent le même axe, pour une construction harmonieuse et équilibrée.

Séparation électromécanique

Selon le principe de séparation mécanique et électrique, les pièces conductrices sont isolées des ressorts et des organes de transmission, qui ne sont ainsi parcourus par aucun courant, ce qui renforce leur stabilité à long terme.
