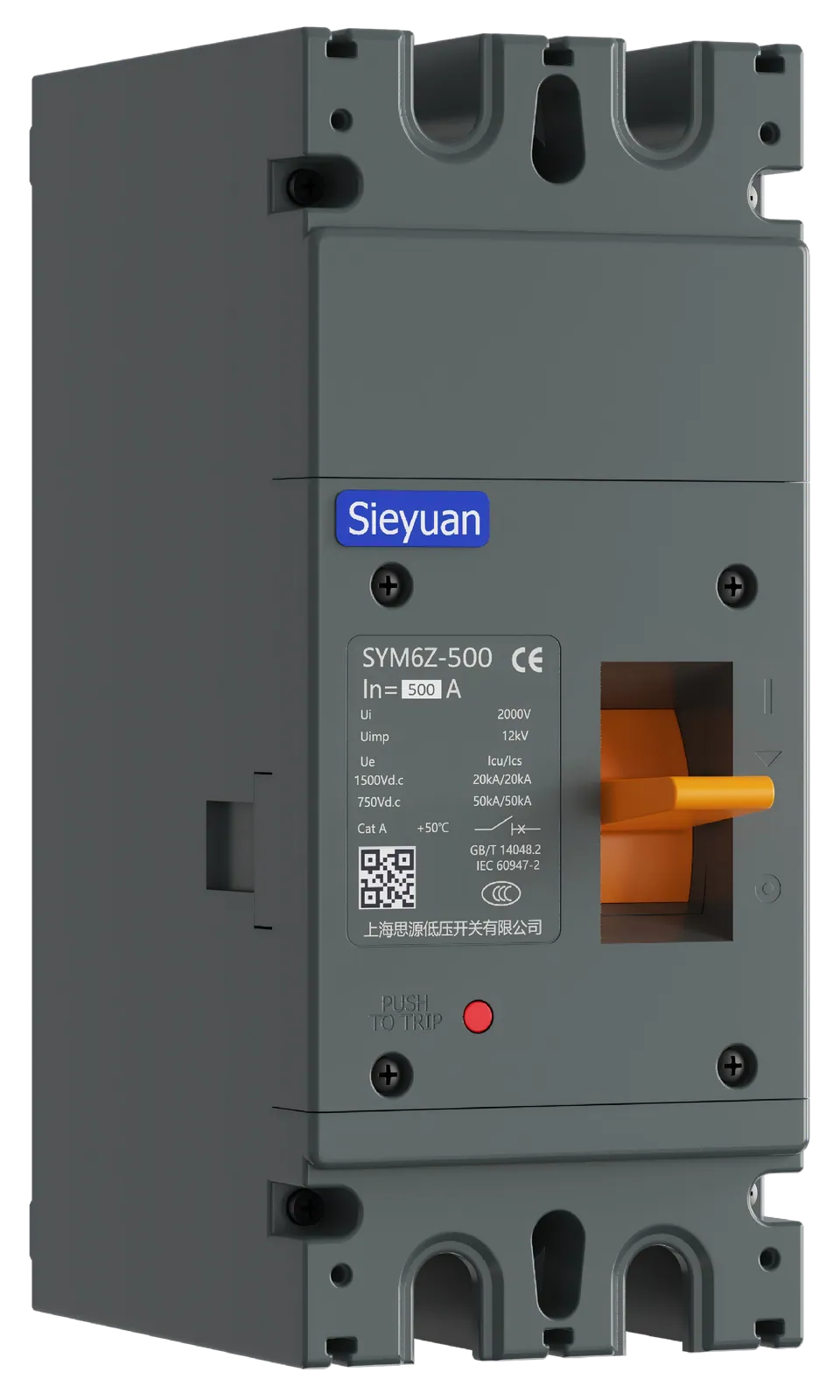

Disjoncteur CC en boîtier moulé
Les disjoncteurs CC en boîtier moulé de la série SYM6Z conviennent aux réseaux à courant continu de tension assignée d'emploi jusqu'à 1 500 V CC et de courant assigné d'emploi jusqu'à 500 A. Ils assurent la protection du circuit principal contre les surcharges et les courts-circuits, ainsi que l'établissement, la coupure et le sectionnement. Applications types : stockage d'énergie, photovoltaïque, centres de données et distribution en courant continu.
-
Encombrement d'installation réduit
-
Faible consommation
-
Pouvoir de coupure élevé
Points forts du produit
Encombrement d'installation réduit
Produit CC bipolaire dédié, 50 % plus compact, pour des armoires plus petites.
Faible consommation
Consommation globale réduite de 60 % par rapport aux produits conventionnels, pour un meilleur rendement de l'alimentation.
Pouvoir de coupure élevé
Coupure fiable à 50 kA (1 000 V CC) pour éviter toute propagation des défauts.
Caractéristiques techniques
Tension assignée d'emploi Ue
1 500 V CC
Courant assigné d'emploi Ie
250A, 320A, 400A, 500A
Tension assignée de tenue aux chocs Uimp
12 kV
Pouvoir assigné de coupure limite en court-circuit Icu
30 kA (1 500 V CC, τ = 2 ms) / 50 kA (1 000 V CC)
Pouvoir assigné de coupure de service en court-circuit Ics
25 kA (1 500 V CC, τ = 2 ms) / 50 kA (1 000 V CC)
Endurance mécanique
10000
Endurance électrique
1000
