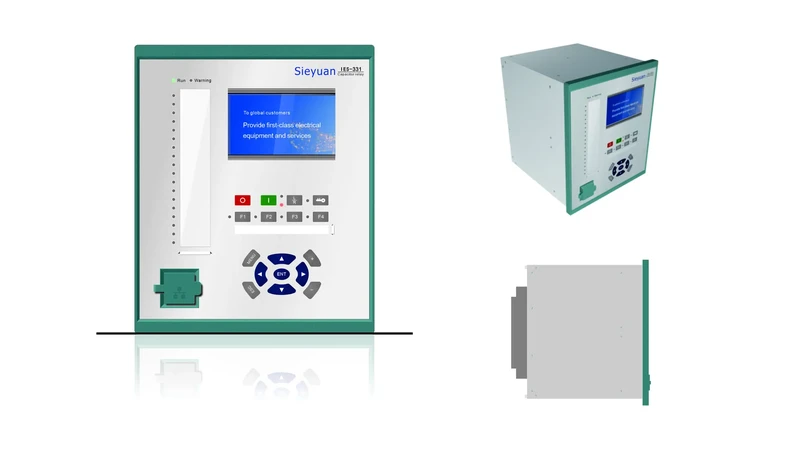

Protection de condensateurs IES-331
L'IES-331 est une unité complète de protection, de commande et de surveillance pour batteries de condensateurs shunt, sur les réseaux à neutre directement à la terre, à la terre par bobine de Petersen, à la terre par impédance et à neutre isolé. Grâce à sa structure modulaire et à un outil de configuration souple et puissant, l'IES-331 offre des solutions pérennes de protection, d'automatisation et de surveillance. L'appareil est entièrement programmable. Les schémas logiques fonctionnels se développent à l'aide d'un outil de programmation graphique, qui permet également de configurer les entrées et sorties logiques, les entrées analogiques, les boutons de commande, les LED, l'enregistreur de perturbations, l'enregistreur d'événements et l'interface utilisateur. La logique librement programmable permet d'adapter les schémas fonctionnels types aux particularités de l'objet protégé. Trois formats de boîtier standard 19" permettent de choisir la solution la plus appropriée.
-
Configurable selon les besoins du réseau
-
Multifonction
-
Conçu pour une fiabilité à long terme
-
Déclenchement rapide
Points forts du produit
Configurable selon les besoins du réseau
Le nombre d'entrées, de sorties et d'entrées analogiques est librement configurable.
Multifonction
Plusieurs fonctions de protection intégrées dans un seul appareil.
Conçu pour une fiabilité à long terme
Un élément de sélection de phase spécifique évite les erreurs de sélection multiphase liées aux éléments de sélection hors plage.
Déclenchement rapide
Grâce à un traitement spécifique de la protection contre la défaillance disjoncteur, le temps de retombée du critère de courant est inférieur à 12 ms.
Caractéristiques techniques
Dimensions (L × H × P)
455 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/1, hors équerre de fixation) ; 221,3 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/2, hors équerre de fixation)
Mode de montage
En saillie, encastré, semi-encastré, mural ou en panneau
Matériau
Acier inoxydable
Indice de protection (face avant)
IP54
Indice de protection (faces latérales)
IP40
Indice de protection (face arrière)
IP30
Ports de communication
2 ou 4 ports Ethernet RJ45 100Base-TX ; 2 ou 4 ports optiques 100Base-FX ; 2 ports série RS-485 pour la communication SCADA ; 1 port série RS-485 pour la synchronisation horaire ; 1 port RJ45 en face avant pour la mise au point
Synchronisation horaire
IRIG-B ; PPS ; IEEE 1588 ; SNTP
Fonctions
Protection à maximum de courant de phase (50/51P) ; protection à maximum de courant de terre (50/51G) ; protection à maximum de courant inverse (50/51Q) ; protection à maximum de courant efficace (50/51R) ; protection à maximum de tension de phase (59P) ; protection à maximum de tension résiduelle (59G) ; protection à maximum de tension inverse (59Q) ; protection à maximum de tension directe (59Pos) ; protection à minimum de tension de phase (27P) ; protection à minimum de courant (37) ; protection contre la défaillance disjoncteur (50BF) ; protection contre le déséquilibre de courant (60/50) ; protection contre le déséquilibre de tension (60/59) ; protection différentielle de tension de phase (87V) ; protection différentielle de tension du point neutre (87VN) ; protection d'impédance (21C) ; protection contre les surcharges thermiques (49)
