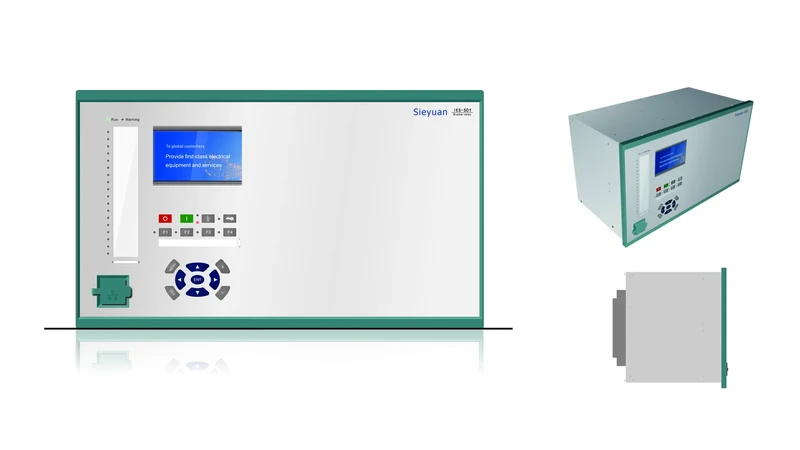

Protection de jeu de barres IES-501
Le relais centralisé de jeu de barres IES-501 réunit la protection différentielle de barres, la protection du couplage/tronçonnement (maximum de courant, enclenchement sur défaut, défaut en zone morte et défaillance disjoncteur) et la protection de départ (maximum de courant, défaut en zone morte et défaillance disjoncteur). Grâce à sa structure modulaire et à un outil de configuration souple et puissant, l'IES-501 offre des solutions pérennes, garantes de la sécurité des investissements et de faibles coûts d'exploitation. L'appareil est entièrement programmable. Les schémas logiques fonctionnels se développent à l'aide d'un outil de programmation graphique, qui permet également de configurer les entrées et sorties logiques, les entrées analogiques, les boutons de commande, les LED, l'enregistreur de perturbations, l'enregistreur d'événements et l'interface utilisateur. La logique librement programmable permet d'adapter les schémas fonctionnels types aux particularités de l'objet protégé. Trois formats de boîtier standard 19" permettent de choisir la solution la plus appropriée.
-
Multifonction
-
Conçue pour un large déploiement
-
Principe de fonctionnement avancé
-
Déclenchement rapide
Points forts du produit
Multifonction
Fonctions complètes et hautement intégrées : protection différentielle de courant à phases séparées, protection contre la défaillance disjoncteur, protection à maximum de courant, protection de zone morte, etc.
Conçue pour un large déploiement
Compatible avec de nombreux schémas unifilaires, jusqu'à 4 jeux de barres et 30 travées.
Principe de fonctionnement avancé
En cas de défaut externe, la protection différentielle présente une excellente immunité à la saturation des TC : dès lors que le temps de transition des TC est d'au moins 3 ms, elle ne fonctionne pas intempestivement sur défaut externe et agit rapidement sur défaut interne.
Déclenchement rapide
Méthode adaptative d'anti-saturation fondée sur la pondération d'impédance, insensible au courant de charge, avec un temps de fonctionnement inférieur à 15 ms.
Caractéristiques techniques
Dimensions (L × H × P)
455 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/1, hors équerre de fixation) ; 221,3 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/2, hors équerre de fixation)
Mode de montage
En saillie, encastré, semi-encastré, mural ou en panneau
Matériau
Acier inoxydable
Indice de protection (face avant)
IP54
Indice de protection (faces latérales)
IP40
Indice de protection (face arrière)
IP30
Ports de communication
2 ou 4 ports Ethernet RJ45 100Base-TX ; 2 ou 4 ports optiques 100Base-FX ; 2 ports série RS-485 pour la communication SCADA ; 1 port série RS-485 pour la synchronisation horaire ; 1 port RJ45 en face avant pour la mise au point
Synchronisation horaire
IRIG-B ; PPS ; IEEE 1588 ; SNTP
Fonctions
Protection différentielle de barres (87B) ; protection de défaut en zone morte du couplage/tronçonnement (50DZ) ; protection différentielle de zone morte du couplage/tronçonnement (87DZ) ; protection de défaut en zone morte de départ (50DZ) ; protection d'enclenchement sur défaut du couplage/tronçonnement (50SOTF) ; protection contre la défaillance disjoncteur (50BF) ; protection à maximum de courant de phase (50/51P) ; protection à maximum de courant de terre (50/51G) ; protection à maximum de tension de phase (59P) ; protection à minimum de tension de phase (27P) ; protection à maximum de fréquence (81O) ; protection à minimum de fréquence (81U) ; protection à dérivée de fréquence (81R)
