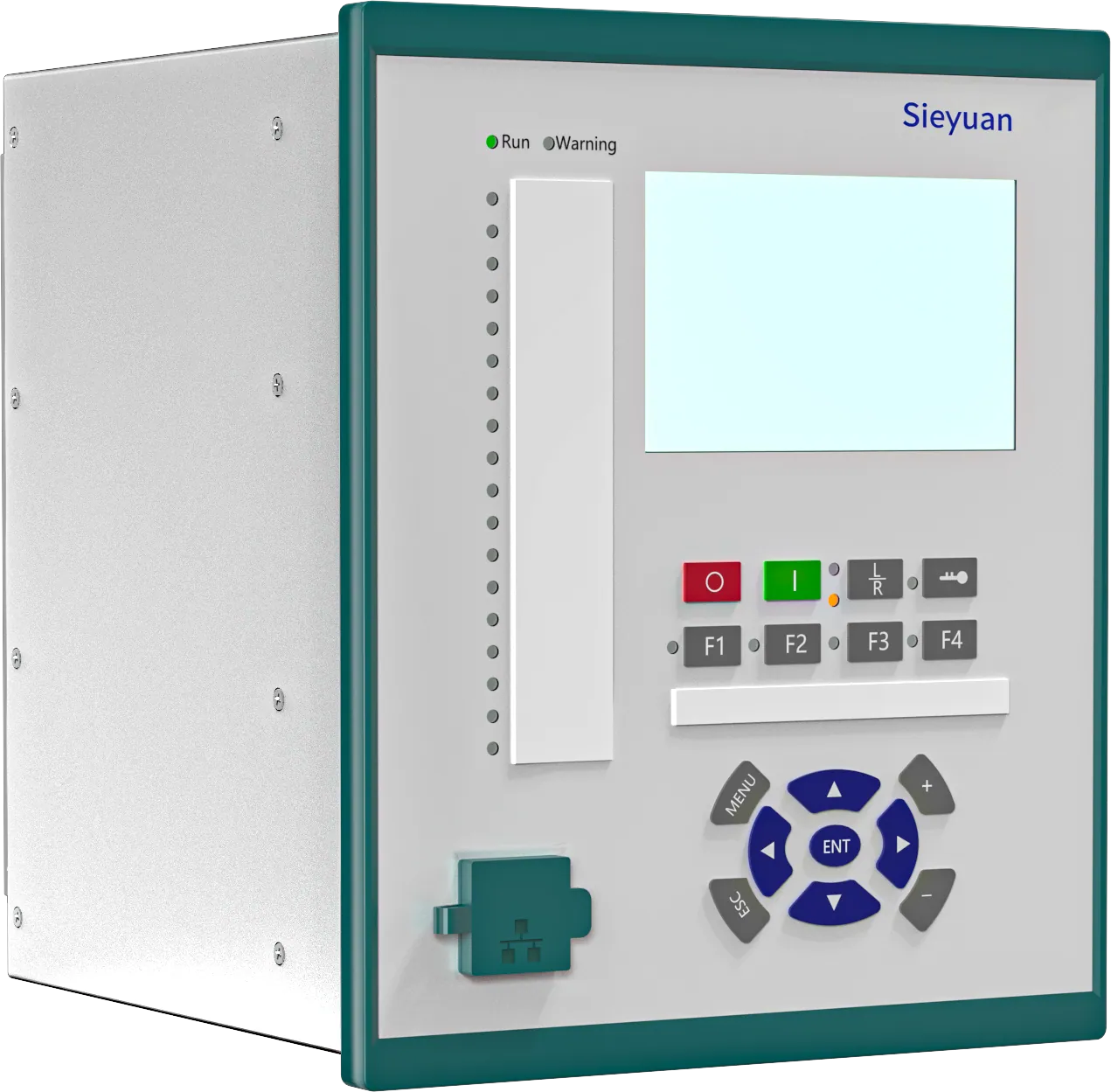

Unité de contrôle de travée IES-5302
L'unité de contrôle de travée IES-5302 est un équipement polyvalent de commande et d'automatisation destiné aux postes, aux centrales et aux sites industriels. Sa conception modulaire permet d'adapter précisément le matériel aux besoins du client. Reposant sur une plateforme matérielle et logicielle unifiée, elle réunit des fonctions complètes de protection, de commande, de mesure et de surveillance, et reste simple à utiliser et à maintenir. L'appareil est entièrement programmable. Les schémas logiques fonctionnels se développent à l'aide d'un outil de programmation graphique, qui permet également de configurer les entrées et sorties logiques, les entrées analogiques, les boutons de commande, les LED, l'enregistreur de perturbations, l'enregistreur d'événements et l'interface utilisateur. La logique librement programmable permet d'adapter les schémas fonctionnels types aux particularités de l'objet protégé. Trois formats de boîtier standard 19" permettent de choisir la solution la plus appropriée.
-
Configurable selon les besoins du réseau
-
Conçue pour un large déploiement
-
Multifonction
-
Maintenance simplifiée
Points forts du produit
Configurable selon les besoins du réseau
Fonctions optionnelles de protection en tension, courant, puissance et fréquence, constituant une protection de secours complète. Entrées et sorties analogiques CC disponibles.
Conçue pour un large déploiement
Large champ d'application : elle s'adapte à de nombreux schémas — disjoncteur simple, double disjoncteur, schéma à un disjoncteur et demi, jeu de barres multi-tronçons (jusqu'à 4 tronçons), transformateur de puissance (2 enroulements, 3 enroulements ou autotransformateur), multi-travées (jusqu'à 6 travées), boîtier d'E/S, etc.
Multifonction
Nombreuses fonctions de commande, avec options telles que synchronisation, réenclenchement, régulation automatique de tension (AVR), etc. L'IHM, simple et intuitive, affiche le schéma unifilaire et permet la commande. Mesure des harmoniques jusqu'au rang 15, comptage d'énergie et calcul de la qualité de l'énergie.
Maintenance simplifiée
Les fonctions de télécommande, de mesure et autres sont configurables par l'utilisateur ; chaque emplacement matériel peut recevoir des E/S.
Caractéristiques techniques
Dimensions (L × H × P)
455 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/1, hors équerre de fixation) ; 221,3 mm × 266,7 mm × 233,5 mm (hauteur 6U, châssis 1/2, hors équerre de fixation)
Mode de montage
En saillie, encastré, semi-encastré, mural ou en panneau
Matériau
Acier inoxydable
Indice de protection (face avant)
IP54
Indice de protection (faces latérales)
IP40
Indice de protection (face arrière)
IP30
Ports de communication
2 ou 4 ports Ethernet RJ45 100Base-TX ; 2 ou 4 ports optiques 100Base-FX ; 2 ports série RS-485 pour la communication SCADA ; 1 port série RS-485 pour la synchronisation horaire ; 1 port RJ45 en face avant pour la mise au point
Synchronisation horaire
IRIG-B ; PPS ; IEEE 1588 ; SNTP
Fonctions
Commande disjoncteur/sectionneur/sectionneur de terre ; commande de position de prise ; mesure ; protection à maximum de courant de phase (50/51P) ; protection de terre (50/51G) ; protection à maximum de courant inverse (50/51Q) ; protection d'enclenchement sur défaut (SOTF) ; protection à maximum de tension de phase (59P) ; protection à maximum de tension directe (59Pos) ; protection à maximum de tension inverse (59Q) ; protection à maximum de tension résiduelle (59G) ; protection à minimum de tension de phase (27P) ; protection à maximum de fréquence (81O) ; protection à minimum de fréquence (81U) ; contrôle de synchronisme (25) ; protection contre la défaillance disjoncteur (50BF) ; usure du disjoncteur ; réenclenchement automatique (79)
