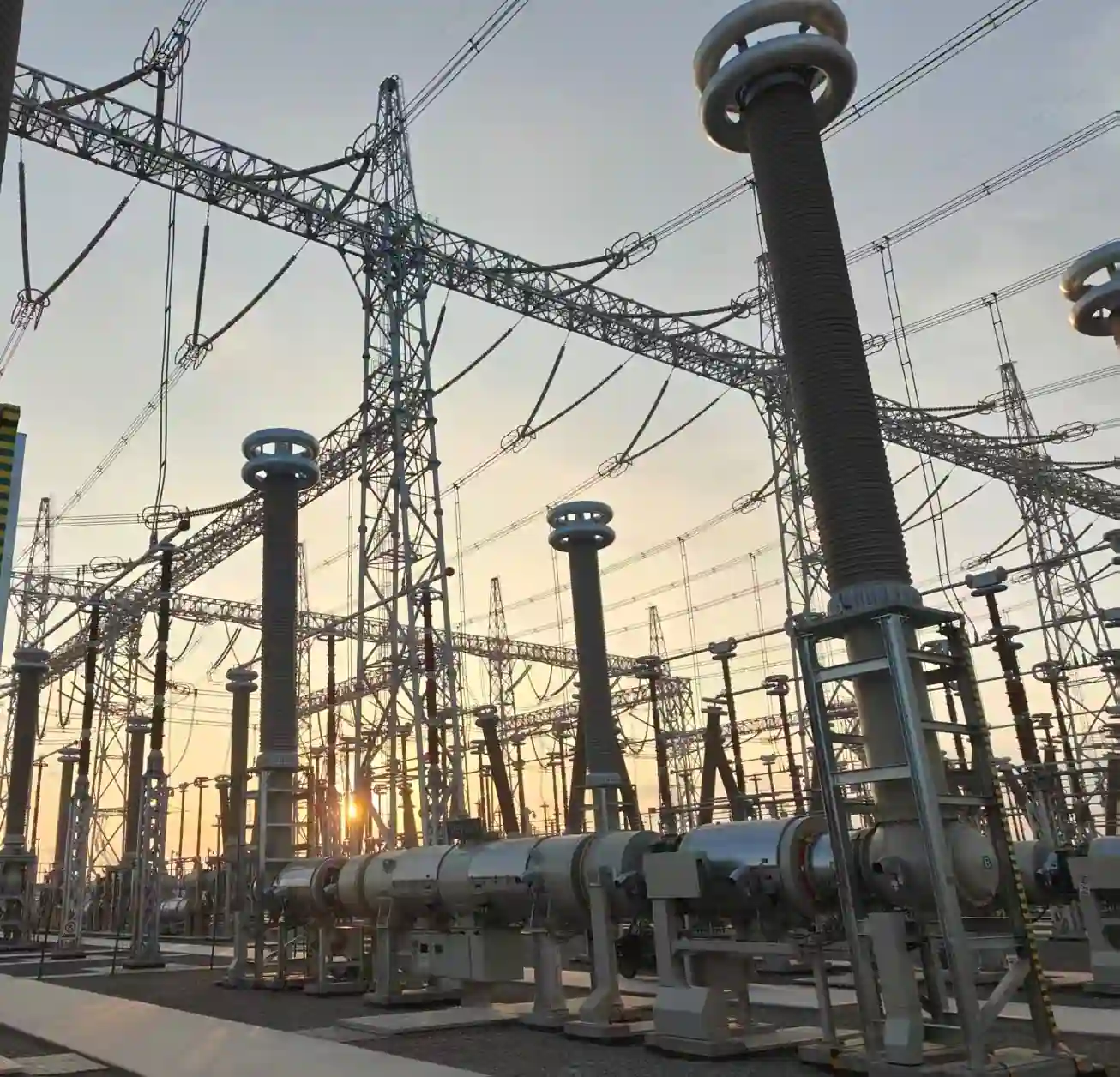

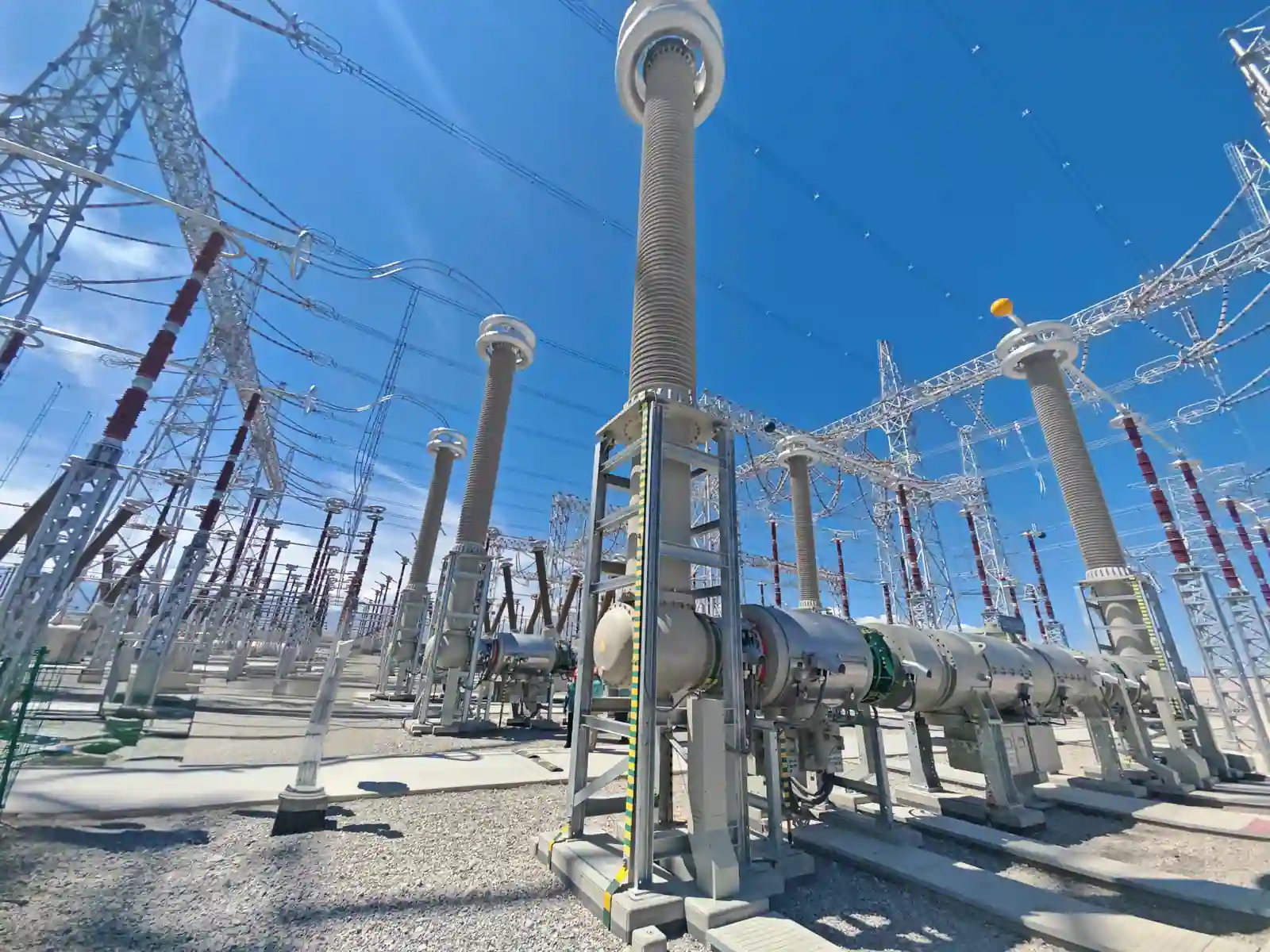

Appareillage hybride à isolation gazeuse (HGIS) 800 kV
Le HGIS ZF28-800 est un appareillage haute tension triphasé à courant alternatif complet, de classe 750 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Conçu pour des performances maximales
-
Pensé pour le confort de l'exploitant
-
Éprouvé dans les conditions les plus exigeantes
Points forts du produit
Conçu pour des performances maximales
Il a passé avec succès des essais diélectriques à des niveaux supérieurs aux exigences normatives. L'absence d'isolateur horizontal sous les pièces mobiles réduit le risque de défauts d'isolement liés notamment à l'accumulation de particules métalliques. La chambre de coupure hybride, associant auto-soufflage et soufflage par compression, requiert une faible énergie de manœuvre, réduit les efforts sur la commande et renforce la fiabilité diélectrique et mécanique.
Pensé pour le confort de l'exploitant
Toutes les commandes sont disposées en position basse afin de faciliter l'exploitation, la maintenance et les réparations sur site.
Éprouvé dans les conditions les plus exigeantes
Grâce à une conception ciblée et à des essais en conditions extrêmes, il fonctionne de manière stable dans des environnements extérieurs complexes, exposés à de fortes tempêtes de sable et à d'importants écarts de température.
Caractéristiques techniques
Tension assignée
800 kV
Courant assigné en service continu
jusqu'à 6 300 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
960 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
960+462 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
2 100 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
2 100+650 kV
Courant de courte durée admissible assigné
jusqu'à 63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
