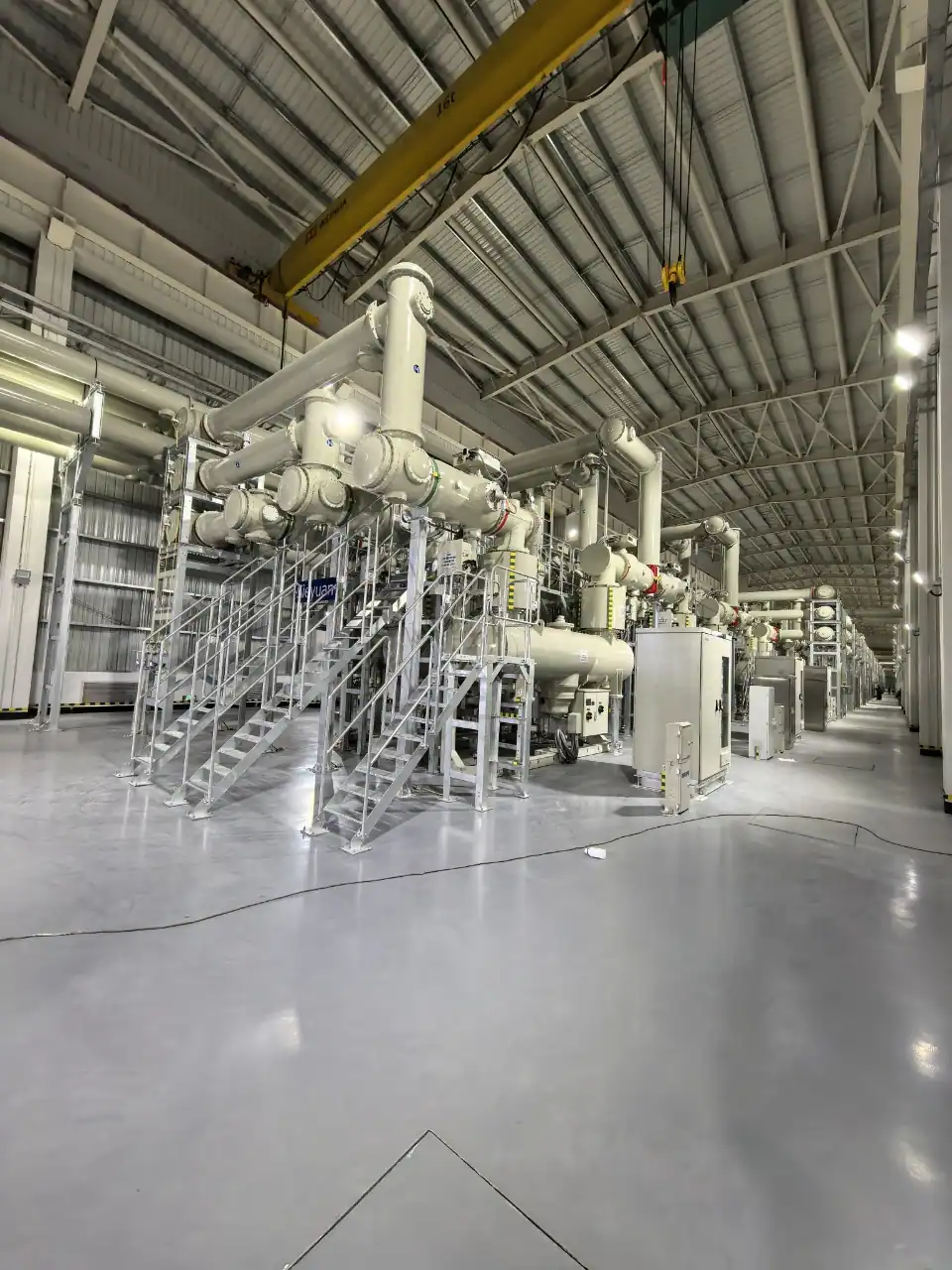

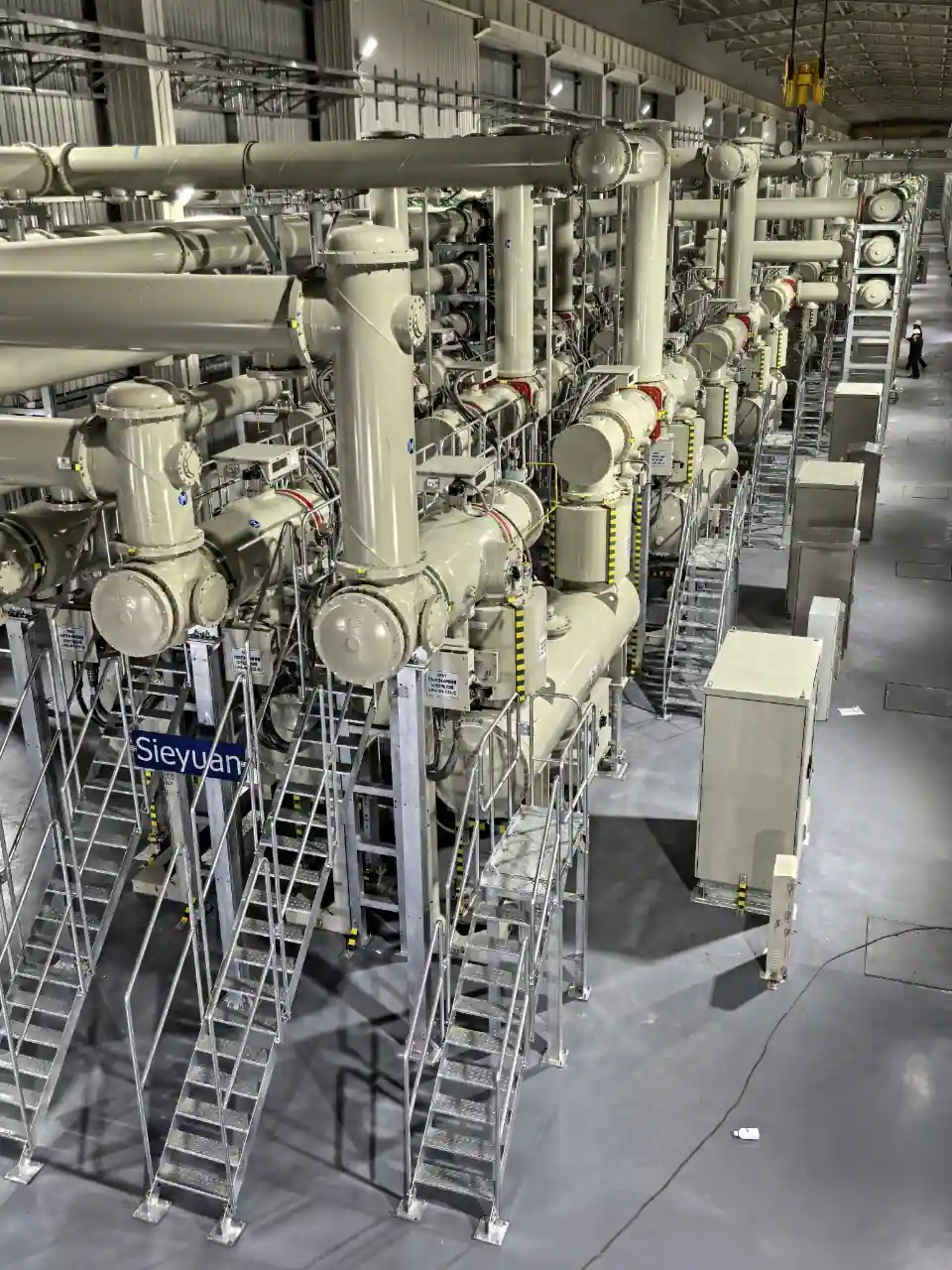

Appareillage hybride à isolation gazeuse (HGIS) 550 kV
Le HGIS ZF28-550 est un appareillage haute tension triphasé à courant alternatif complet, de classe 500 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Conçu pour des performances maximales
-
Conçu pour une fiabilité à long terme
-
Conçu pour s'adapter
Points forts du produit
Conçu pour des performances maximales
Le disjoncteur fait appel à une technologie à double coupure et à auto-soufflage. La commande est placée en position basse pour faciliter l'inspection et la maintenance. La répartition du champ électrique est optimisée afin de limiter efficacement les surtensions transitoires très rapides (VFTO) et de protéger les équipements primaires sensibles du poste, tels que les transformateurs principaux.
Conçu pour une fiabilité à long terme
Gamme complète de modules fonctionnels normalisés, combinaison flexible, excellente interchangeabilité et extension aisée par la suite. Le produit peut être transporté par phase complète, avec un accouplement normalisé sur site et une installation simple et fiable.
Conçu pour s'adapter
Structure entièrement métallique sous enveloppe : les composants internes sont totalement isolés de l'environnement extérieur, ce qui permet de répondre à des exigences environnementales très variées. L'équipement fonctionne avec un faible niveau sonore et un rayonnement électromagnétique minimal.
Caractéristiques techniques
Tension assignée
550 kV
Courant assigné en service continu
jusqu'à 6 300 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
740 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
740+318 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
1 675 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
1 675+450 kV
Courant de courte durée admissible assigné
jusqu'à 63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
