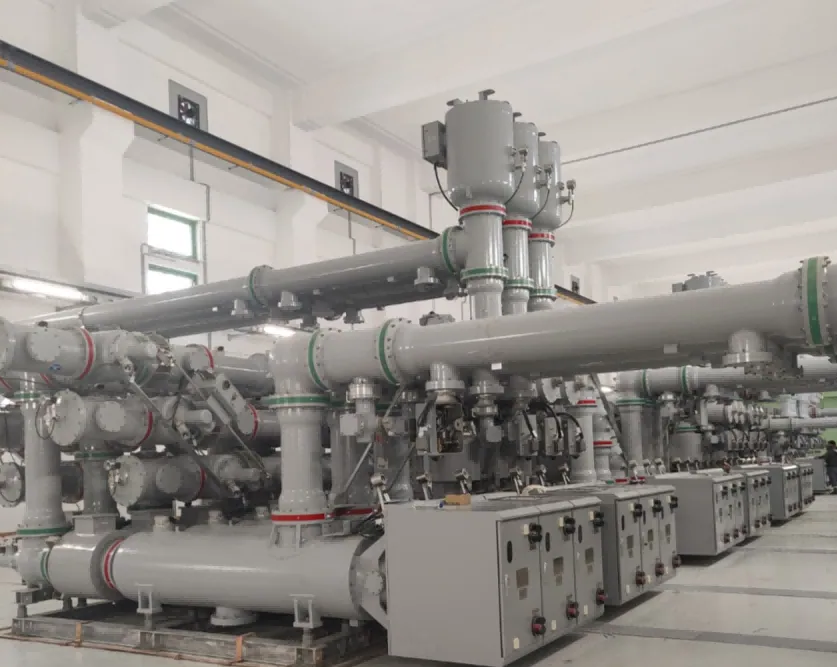

Appareillage à isolation gazeuse (GIS) 420 kV
Le GIS ZF28-420 est un appareillage haute tension triphasé à courant alternatif complet, de classe 400 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Conçu pour une fiabilité à long terme
-
Conception de sécurité intégrée
-
Conçu pour s'adapter
Points forts du produit
Conçu pour une fiabilité à long terme
Le disjoncteur horizontal est équipé d'une commande à ressorts garantissant un fonctionnement fiable. Grâce à une structure à double étanchéité, le taux annuel de fuite de gaz est inférieur à 0,1 %, gage d'un fonctionnement stable sur le long terme. Il présente en outre une excellente tenue sismique.
Conception de sécurité intégrée
La gamme complète de modules fonctionnels normalisés se combine librement, avec une excellente interchangeabilité et une extension aisée par la suite. Le produit peut être transporté en conteneur par travée complète, pour une installation sur site simple et fiable.
Conçu pour s'adapter
Structure entièrement métallique sous enveloppe : les composants internes sont totalement isolés de l'environnement extérieur, ce qui permet de répondre à des exigences environnementales très variées. L'équipement fonctionne avec un faible niveau sonore et un rayonnement électromagnétique minimal.
Caractéristiques techniques
Tension assignée
420 kV
Courant assigné en service continu
jusqu'à 5 000 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
650 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
815 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
1 425 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
1 425+240 kV
Tension de tenue assignée aux chocs de manœuvre (valeur de crête) – entre phases et entre phase et terre
1 050 kV
Tension de tenue assignée aux chocs de manœuvre (valeur de crête) – sur la distance de sectionnement
900+345 kV
Courant de courte durée admissible assigné
jusqu'à 63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
