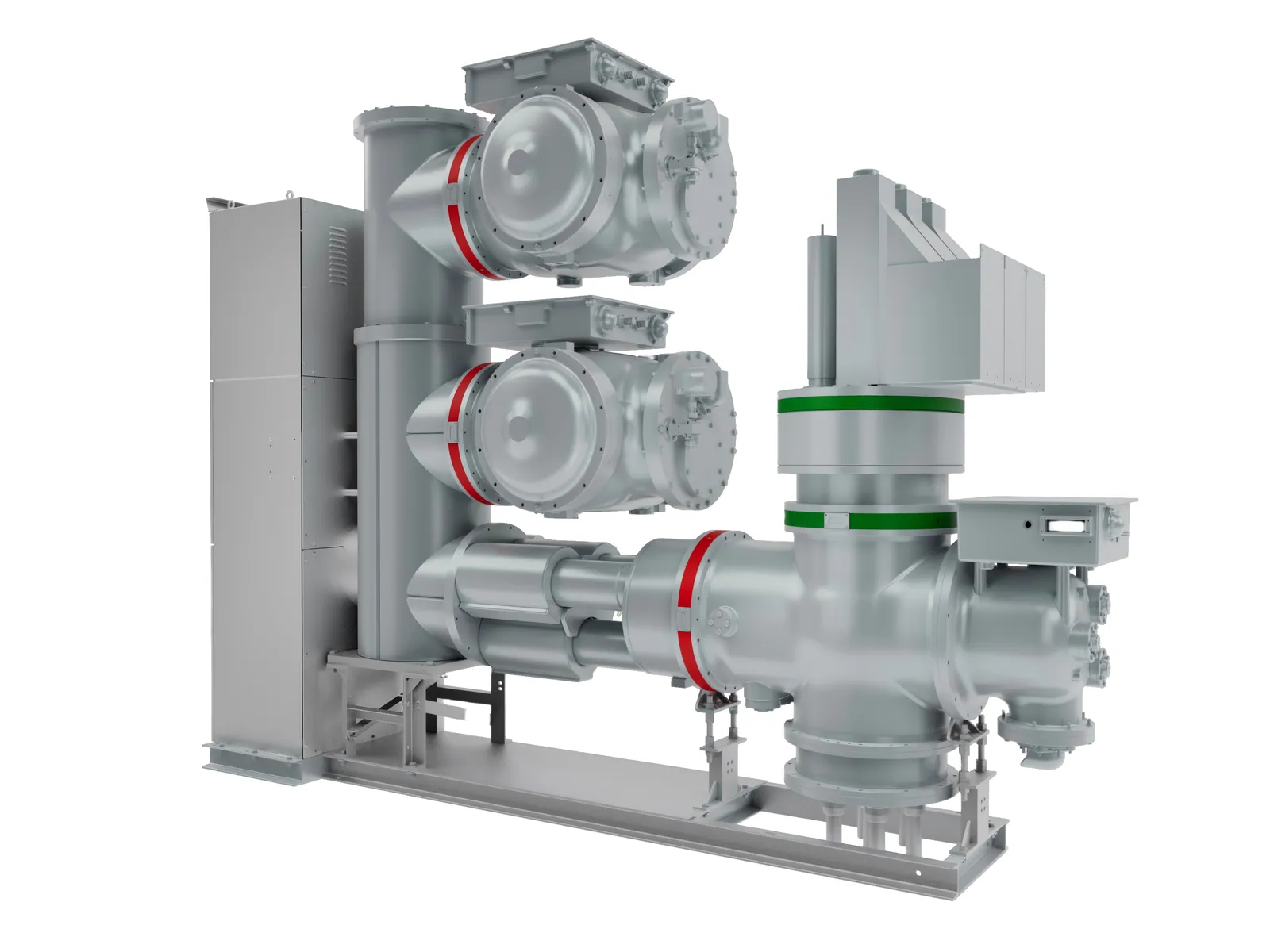

Appareillage à isolation gazeuse (GIS) 40,5 kV
L'appareillage à isolation gazeuse ZF28A-40,5 reprend la technologie éprouvée des GIS 110 kV et plus. Il se distingue par une forte aptitude à couper les courants capacitifs et inductifs, de faibles décharges partielles, une large marge d'isolement, un faible taux de fuite, une grande résistance aux intempéries et une longue durée de vie.
-
Conception compacte et peu encombrante
-
Aucune maintenance programmée
-
Adapté à la rénovation des cellules de postes existants
-
Conçu pour les environnements les plus sévères
Points forts du produit
Conception compacte et peu encombrante
Faible emprise au sol, gain de place et implantation flexible.
Aucune maintenance programmée
Taux de fuite annuel inférieur à 0,1 %. L'enveloppe étanche en alliage d'aluminium moulé résiste à la corrosion, ne génère aucun courant de Foucault et garantit sécurité et fiabilité.
Adapté à la rénovation des cellules de postes existants
Les jeux de barres et les fondations restent inchangés et les câbles primaires existants sont conservés : les exploitants gardent leurs habitudes. Plus sûr, plus fiable et plus léger que la cellule d'origine, le produit peut également servir à rénover des cellules installées en étage.
Conçu pour les environnements les plus sévères
Adapté aux environnements sévères (zones humides sujettes à la condensation), à la haute altitude, aux régions de grand froid et aux zones à forte sismicité.
Caractéristiques techniques
Tension assignée
40,5 kV
Fréquence assignée
50 Hz
Facteur de premier pôle
1.3/1.5
Courant assigné en service continu
jusqu'à 4 000 A
Pouvoir de coupure assigné en court-circuit
jusqu'à 40 A
Pouvoir de fermeture assigné en court-circuit (valeur de crête)
jusqu'à 104 kA
Courant de courte durée admissible assigné
jusqu'à 40 kA
Valeur de crête du courant admissible assignée
jusqu'à 104 kA
Durée de court-circuit assignée
4s
Séquence de manœuvres assignée
O-0,3 s-CO-3 min-CO
Endurance mécanique
10 000 manœuvres
