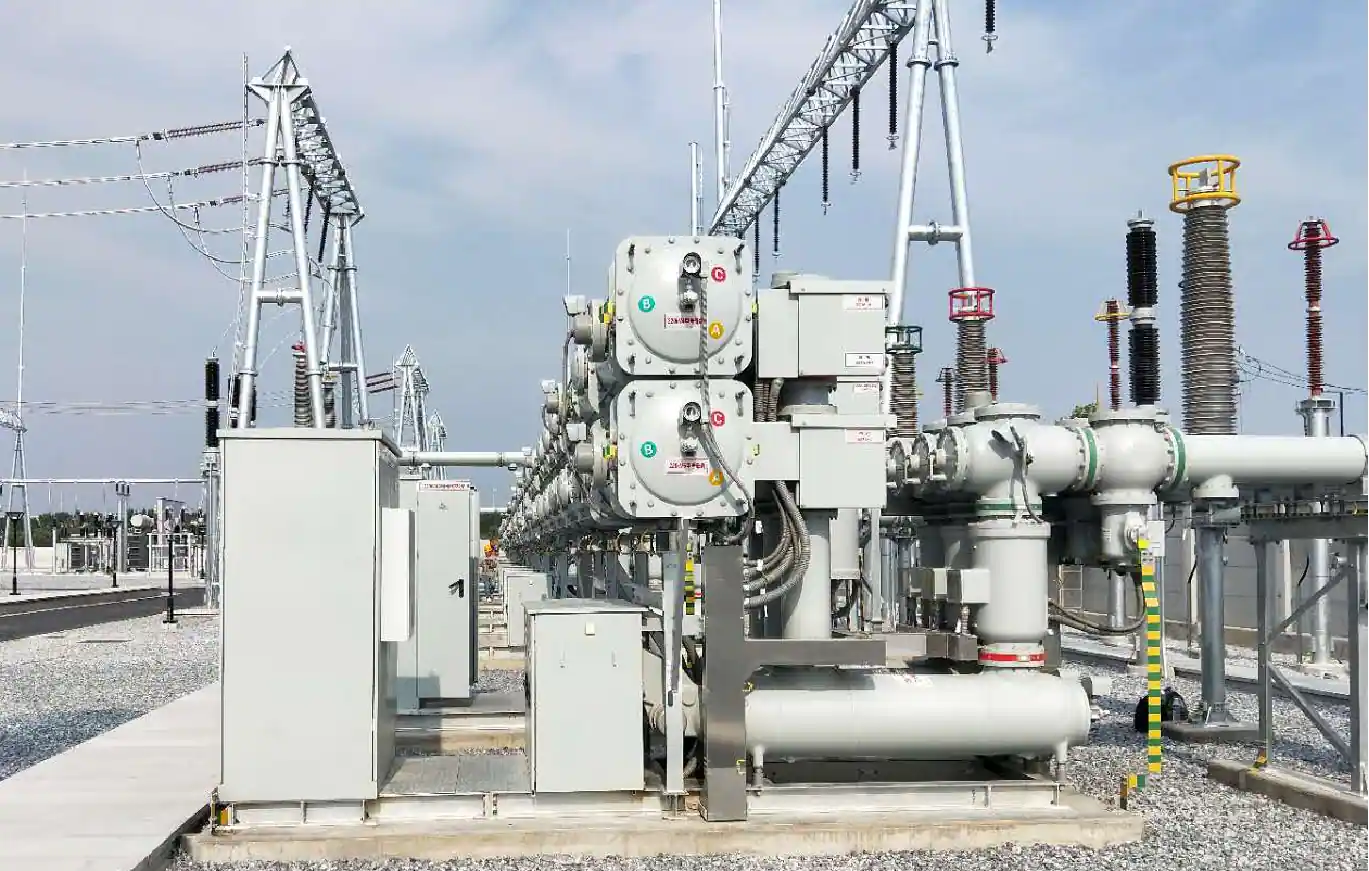

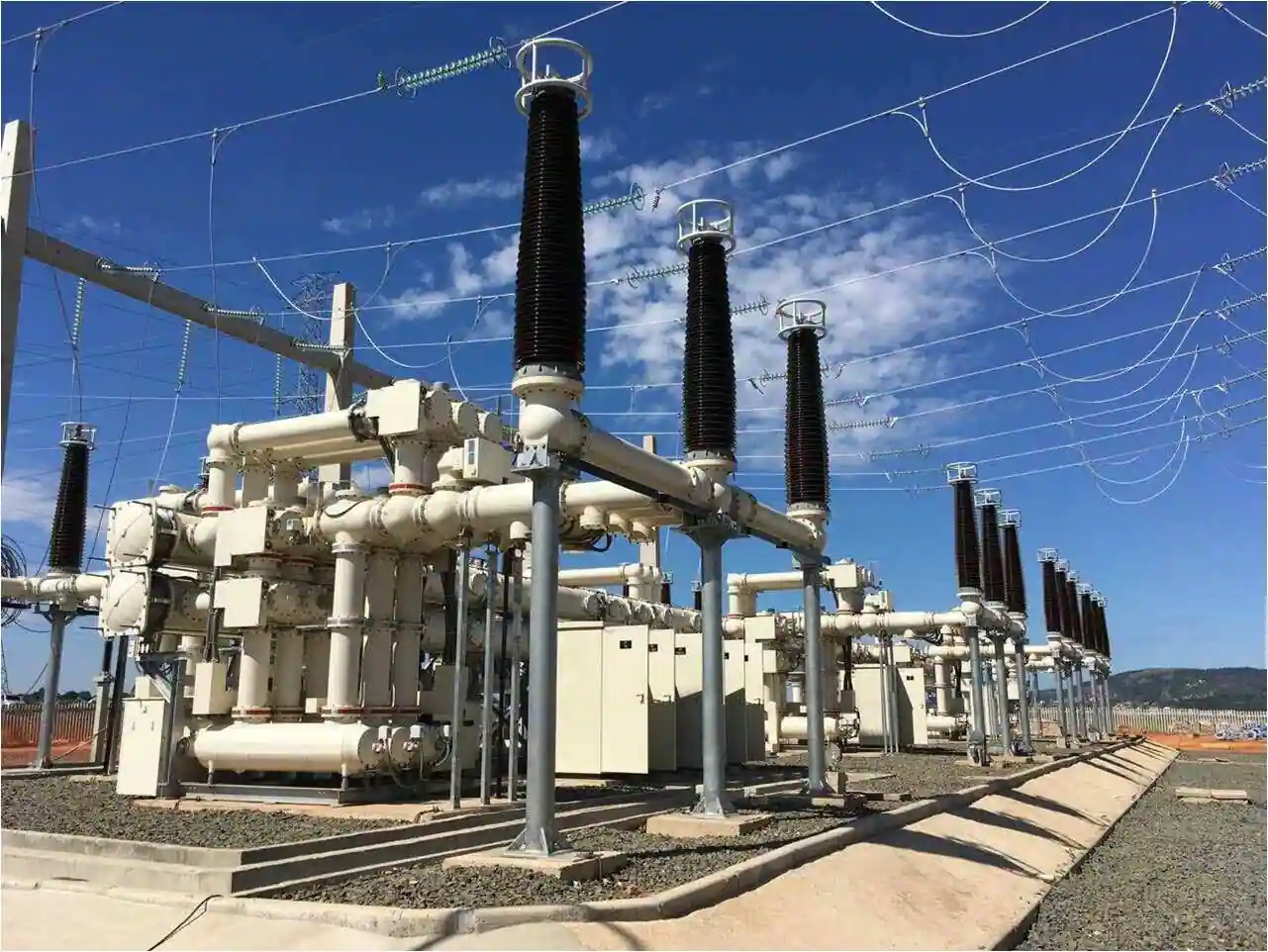

Appareillage hybride à isolation gazeuse (HGIS) 252 kV
Le HGIS ZF28-252 est un appareillage haute tension triphasé à courant alternatif complet, de classe 220 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Implantation flexible
-
Conçu pour une fiabilité à long terme
-
Sécurité intégrée à chaque étape
Points forts du produit
Implantation flexible
Le jeu de barres principal et le module sectionneur sont disponibles en version tripolaire sous enveloppe commune ou en version unipolaire, pour une grande souplesse d'implantation. Conception modulaire, brides de raccordement de dimensions normalisées, excellente interchangeabilité et extension aisée permettent d'optimiser l'implantation du poste.
Conçu pour une fiabilité à long terme
Grâce à une structure à double étanchéité, le taux annuel de fuite de gaz est inférieur à 0,1 %. Les performances d'isolation sont excellentes, avec des décharges partielles inférieures à 3 pC sur l'ensemble de la travée. Chaque travée est transportée entièrement assemblée en version tripolaire, pour une installation sur site simple et fiable.
Sécurité intégrée à chaque étape
Le disjoncteur horizontal est équipé d'une commande entièrement à ressorts, à centre de gravité bas et à faibles efforts dynamiques, permettant une manœuvre tripolaire à liaison mécanique ou électrique.
Caractéristiques techniques
Tension assignée
252 kV
Courant assigné en service continu
jusqu'à 5 000 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
460 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
460+154 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
1 050 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
1 050+206 kV
Courant de courte durée admissible assigné
jusqu'à 63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
