Lignes à isolation gazeuse (GIL) 252/550 kV
La GIL GXL 28-252/550 est une ligne de transport haute tension de grande capacité, sûre et fiable. Par rapport aux câbles et aux lignes aériennes, elle constitue un mode de transport d'énergie plus sûr, plus efficace, plus écologique et plus intelligent.
-
Conçu pour des performances maximales
-
Encombrement réduit et utilisation optimale de l'espace
-
Empreinte environnementale réduite
Points forts du produit
Conçu pour des performances maximales

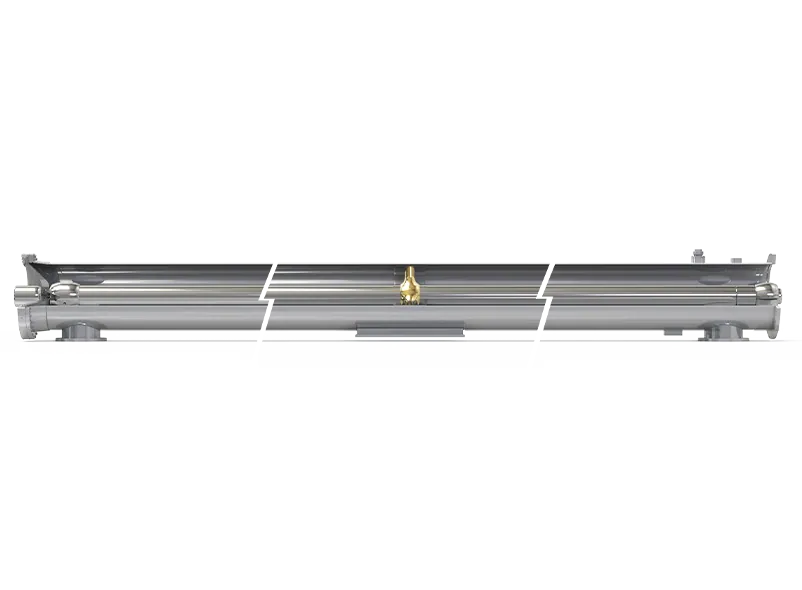

Capacité de transport de courant très élevée : le conducteur tubulaire en alliage d'aluminium de grande section admet jusqu'à 5 000 A par circuit. Faible réactance et faible chute de tension grâce à la disposition coaxiale du conducteur et de l'enveloppe, d'où une faible impédance et des pertes réduites sur les longues distances. Aucun déclassement et aucun risque de claquage lié au vieillissement thermique, contrairement aux câbles.
Encombrement réduit et utilisation optimale de l'espace

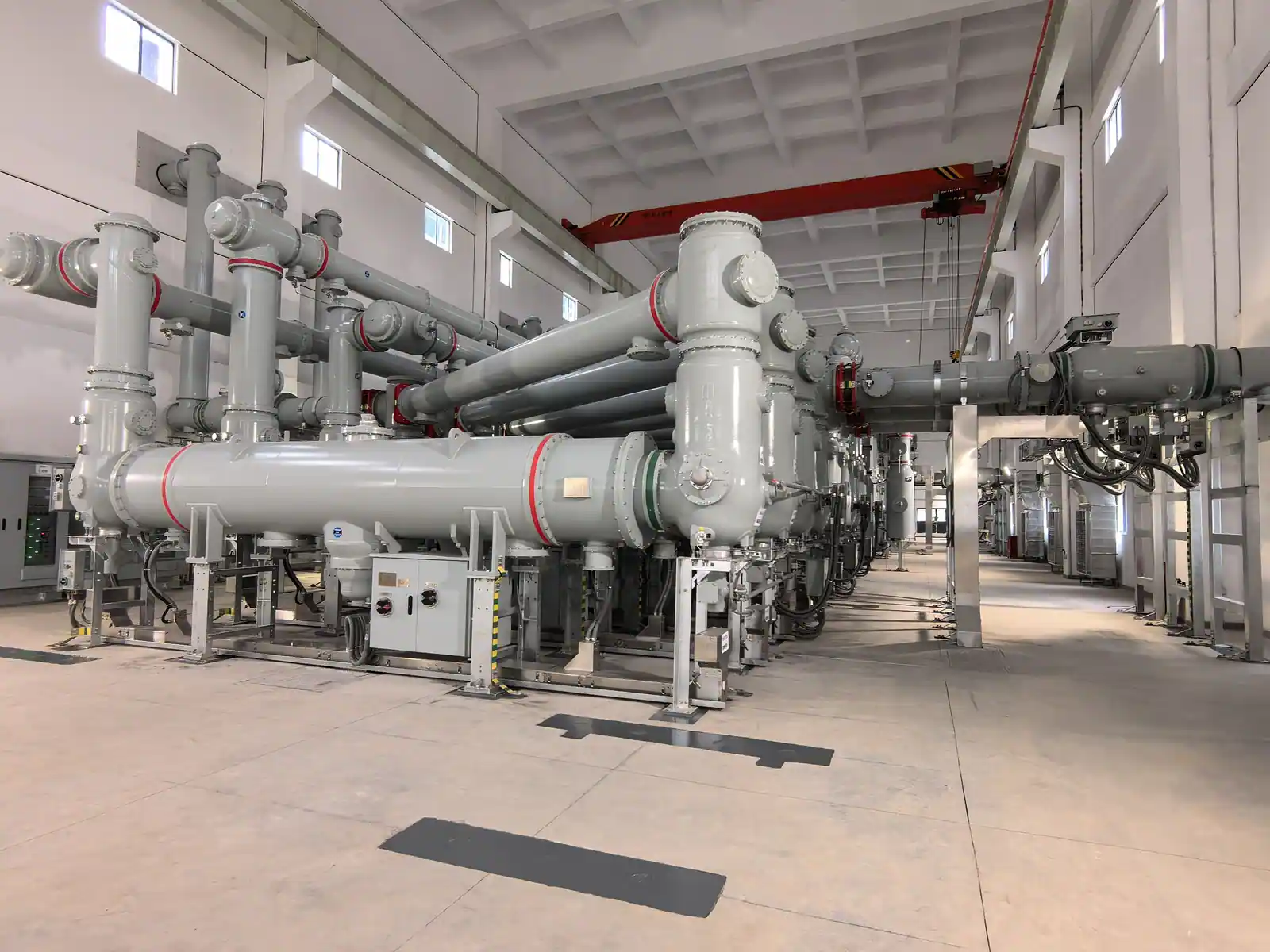

Faible emprise au sol : la ligne peut être posée en tunnel, en galerie technique, sur pont ou en souterrain. L'enveloppe métallique, entièrement mise à la terre, ne présente aucun risque haute tension à l'extérieur et ne nécessite pas de couloir d'isolement de sécurité. Sa structure tubulaire compacte permet une pose en plusieurs nappes côte à côte, à haute densité dans les tunnels.
Empreinte environnementale réduite
Blindage coaxial sans risque de perturbation électromagnétique des équipements voisins ; ni bruit, ni interférence avec les télécommunications ou les radars le long du tracé. Grande adaptabilité au climat et au relief. Aucun isolant combustible à l'intérieur, ce qui réduit considérablement la charge incendie des tunnels et galeries souterraines.
Caractéristiques techniques
Tension assignée
252 kV / 550 kV
Courant assigné en service continu
jusqu'à 4 000 A / jusqu'à 5 000 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace)
460 kV / 740 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête)
1 050 kV / 1 675 kV
Courant de courte durée admissible assigné
jusqu'à 63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
