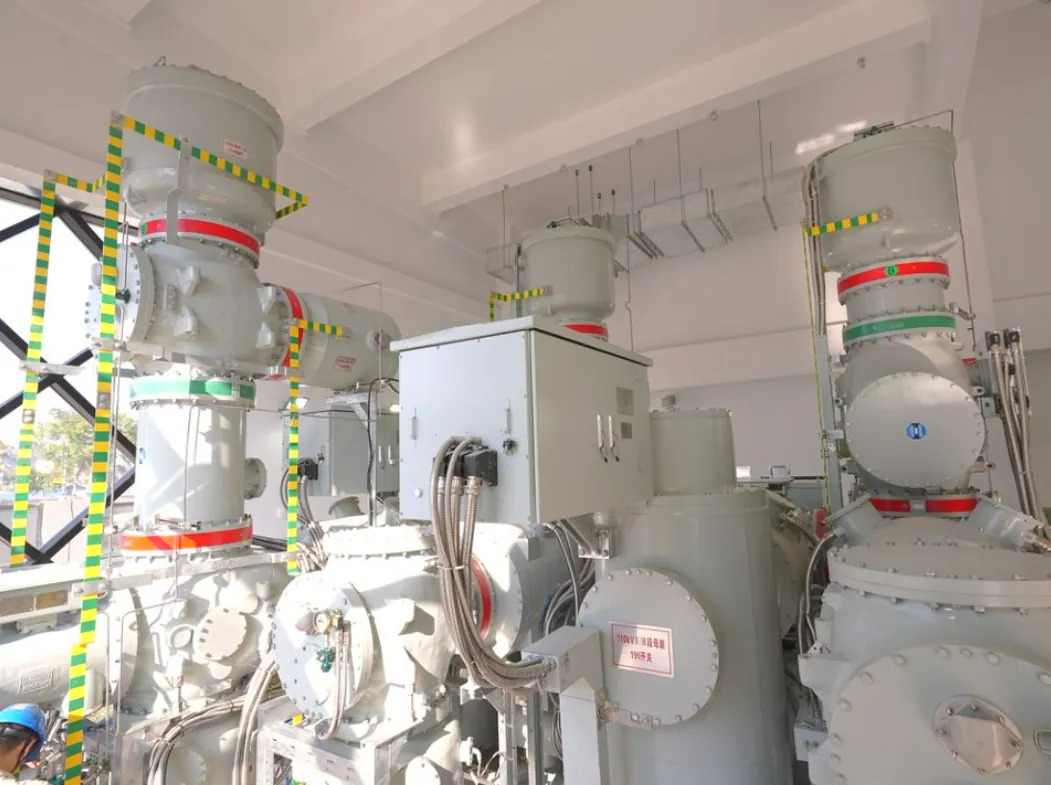

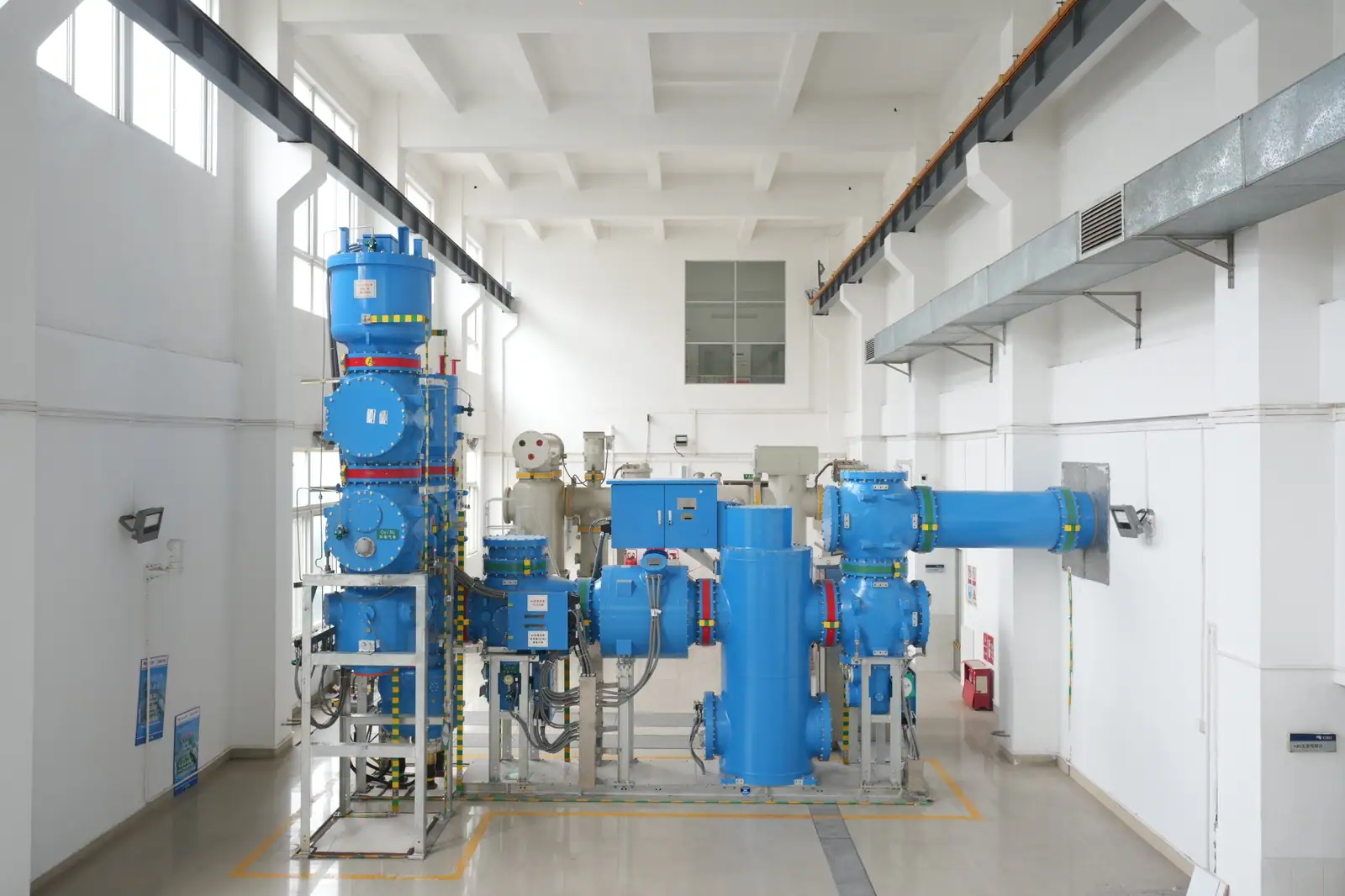

Appareillage hybride à isolation gazeuse sans SF₆ (HGIS) 145 kV
Le HGIS sans SF₆ ZF28A-145(Z) est un appareillage haute tension triphasé à courant alternatif complet, de classe 110 kV. Son gaz isolant, exempt de SF₆, répond aux objectifs de neutralité carbone.
-
Empreinte environnementale réduite
-
Conçu pour une fiabilité à long terme
-
Conçu pour des performances maximales
Points forts du produit
Empreinte environnementale réduite
Le milieu isolant est un gaz respectueux de l'environnement, exempt de SF₆ et de gaz à effet de serre, à faible PRG, en ligne avec les objectifs de neutralité carbone.
Conçu pour une fiabilité à long terme
Ses performances électriques, diélectriques et mécaniques sont au moins équivalentes à celles d'un HGIS SF₆ conventionnel. Il fonctionne de manière fiable dans un large éventail de conditions difficiles, en conciliant respect de l'environnement et continuité d'alimentation.
Conçu pour des performances maximales
Le disjoncteur est équipé d'une commande entièrement à ressorts ; il offre une endurance électrique d'au moins 30 manœuvres et d'excellentes performances de coupure.
Caractéristiques techniques
Tension assignée
145 kV
Courant assigné en service continu
jusqu'à 3 150 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
275 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
275+92 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
650 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
650+118 kV
Courant de courte durée admissible assigné
jusqu'à 40 kA
Durée de court-circuit assignée
4 s
Valeur de crête du courant admissible assignée
jusqu'à 104 kA
