Appareillage hybride à isolation gazeuse (HGIS) 145 kV

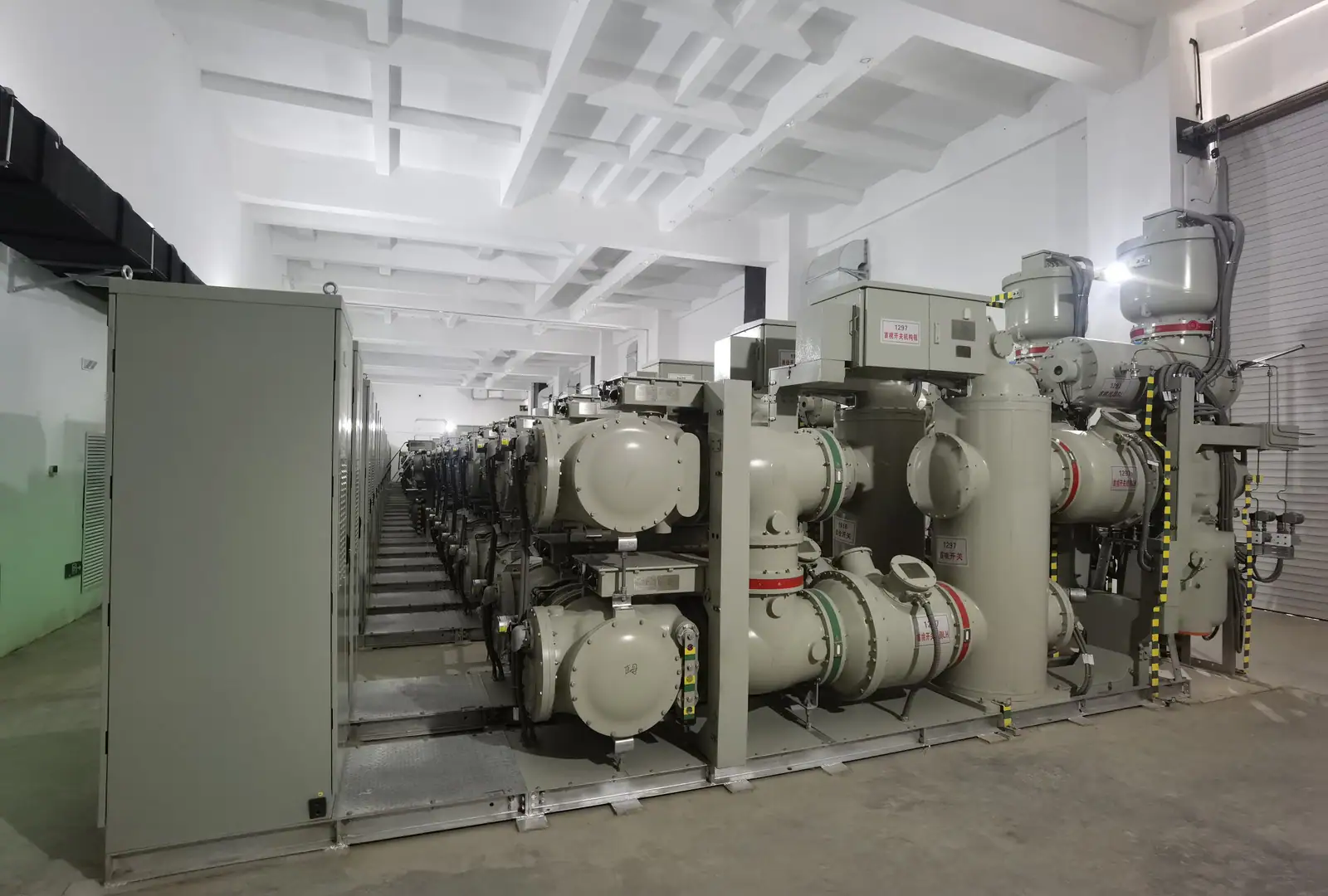

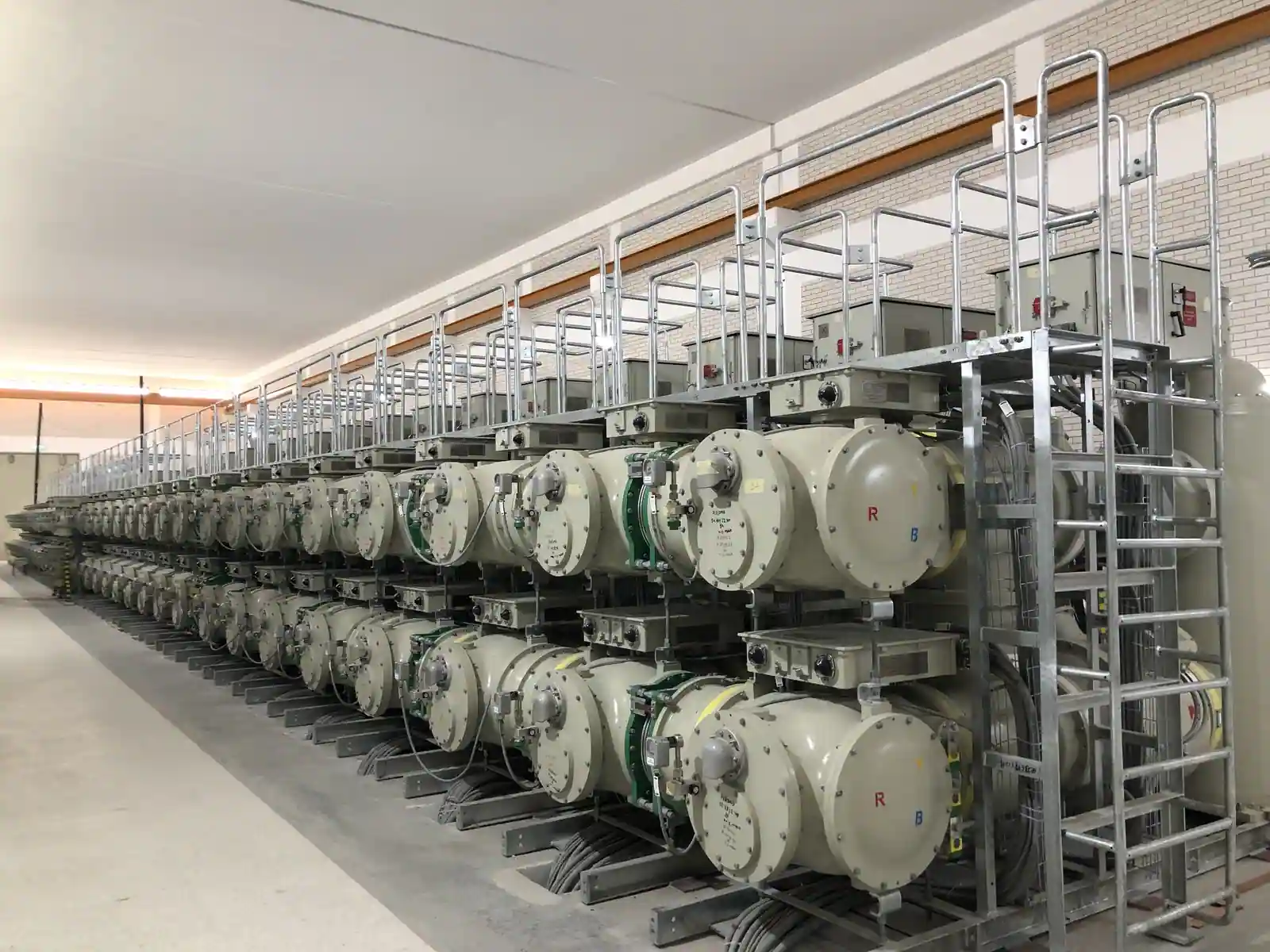

Le HGIS ZF28A-145 est un appareillage haute tension triphasé à courant alternatif complet, de classe 110 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Implantation flexible
-
Performances d'isolation optimisées
-
Conçu pour des performances maximales
Points forts du produit
Implantation flexible
La disposition verticale des disjoncteurs optimise l'utilisation de l'espace et réduit efficacement l'emprise au sol ainsi que les coûts de construction. Chaque travée quitte l'usine entièrement assemblée : seul le raccordement des jeux de barres est nécessaire sur site, ce qui facilite l'installation et la mise en service et raccourcit considérablement la durée des travaux.
Performances d'isolation optimisées
Sous 80 % de la tension de tenue à fréquence industrielle, les décharges partielles de l'ensemble de la travée sont ≤ 5 pC, soit mieux que les exigences des normes CEI et GB. Un essai au choc de foudre est réalisé en usine, et le taux annuel de fuite de gaz de la structure à double étanchéité est inférieur à 0,1 %.
Conçu pour des performances maximales
Le disjoncteur est équipé d'une commande entièrement à ressorts, permettant une manœuvre tripolaire ou unipolaire. Le verrouillage mécanique du sectionneur-sectionneur de terre à trois positions empêche toute fausse manœuvre.
Caractéristiques techniques
Tension assignée
145 kV
Courant assigné en service continu
jusqu'à 3 150 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
275 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
275+92 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
650 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
650+118 kV
Courant de courte durée admissible assigné
jusqu'à 40 kA
Durée de court-circuit assignée
4 s
Valeur de crête du courant admissible assignée
jusqu'à 104 kA
