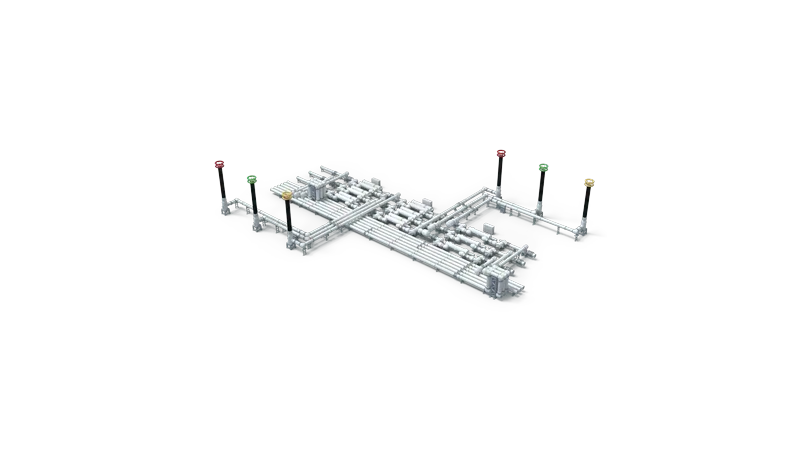

Appareillage à isolation gazeuse (GIS) 1 100 kV
Le GIS ZF28-1100 est un appareillage haute tension triphasé à courant alternatif complet, de classe 1 000 kV. L'ensemble repose sur une structure modulaire en alliage d'aluminium entièrement sous enveloppe métallique, qui se combine librement selon les différents schémas de raccordement requis par le client. Il offre une excellente interchangeabilité et se prête facilement aux extensions.
-
Conçu pour des performances maximales
-
Conception structurelle durable
-
Exploitation intuitive
Points forts du produit
Conçu pour des performances maximales
Il satisfait aux exigences d'exploitation des projets de transport et de transformation UHT de State Grid. Ses performances d'isolation ont été renforcées : le produit a passé avec succès des essais diélectriques à des niveaux supérieurs aux exigences normatives. L'enveloppe est conçue, fabriquée et contrôlée selon les normes ASME, ce qui accroît la sécurité de l'équipement.
Conception structurelle durable
L'ensemble ne comporte aucun isolateur horizontal et l'équipement est conçu pour prévenir l'intrusion de corps étrangers. Des trous de visite sont prévus sur les faces d'accouplement, des pièges à particules équipent les compartiments gaz du disjoncteur, du sectionneur et du sectionneur de terre, et des compartiments de transition judicieusement répartis répondent aux exigences de fiabilité des projets à ultra-haute tension.
Exploitation intuitive
Toutes les commandes sont disposées en position basse afin de faciliter l'exploitation, la maintenance et les réparations sur site. Le produit se prête facilement aux extensions, avec un périmètre d'intervention réduit et une excellente continuité de service lors des travaux d'extension.
Caractéristiques techniques
Tension assignée
1 100 kV
Courant assigné en service continu (travée de ligne)
6300A
Courant assigné en service continu (jeu de barres principal)
jusqu'à 10 000 A
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – entre phases et entre phase et terre
1 100 kV
Tension de tenue assignée de courte durée à fréquence industrielle (1 min, valeur efficace) – sur la distance de sectionnement
1 100+635 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – entre phases et entre phase et terre
2 400 kV
Tension de tenue assignée aux chocs de foudre (valeur de crête) – sur la distance de sectionnement
2 400+900 kV
Courant de courte durée admissible assigné
63 kA
Durée de court-circuit assignée
3 s
Valeur de crête du courant admissible assignée
jusqu'à 171 kA
