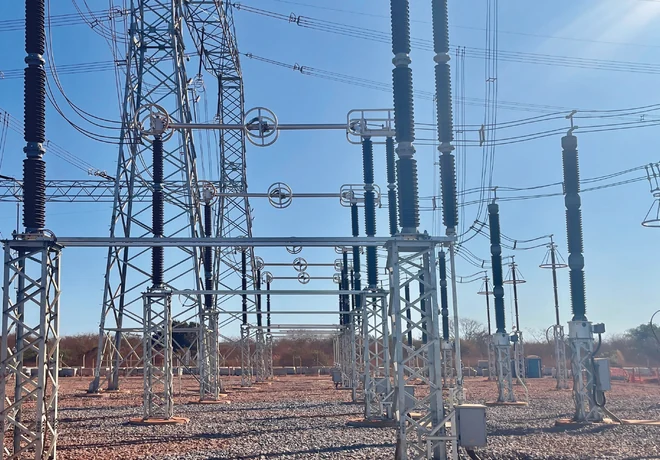

Sectionneurs 550 kV de Sieyuan Electric pour un projet photovoltaïque au Brésil

Financé par ELECNOR BRASIL LTD, le projet concerne une grande centrale photovoltaïque au Brésil. Les sectionneurs devaient fonctionner de manière fiable sur un réseau à 60 Hz et dans des conditions tropicales et fortement polluées difficiles.

Au-delà des spécifications standard, le projet comportait des exigences détaillées concernant les verrouillages d'exploitation, les armoires de commande, le câblage secondaire, la mise à la terre, l'inspection et la maintenance. Ces exigences ont nécessité une personnalisation ciblée du sectionneur et de ses systèmes auxiliaires.

• Environnement tropical et pollué — Les équipements nécessitaient une isolation externe renforcée pour garantir un fonctionnement fiable en conditions tropicales et polluées.
• Compatibilité avec le réseau à 60 Hz — Le mécanisme de manœuvre et les circuits de commande devaient être configurés pour un fonctionnement fiable sur le réseau brésilien à 60 Hz.
• Exigences de sécurité complètes — Plusieurs fonctions de verrouillage électrique et mécanique étaient requises pour réduire le risque de fausse manœuvre et renforcer la sécurité d'exploitation.
• Exigences détaillées d'exploitation et de maintenance — Le projet comportait des exigences spécifiques concernant l'inspection, le câblage, la configuration des armoires, la mise à la terre et l'alimentation de maintenance.

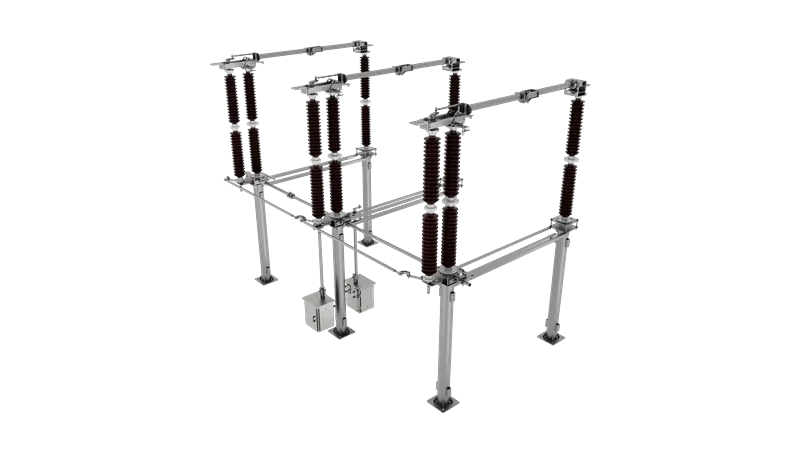

• Isolation et conception mécanique renforcées — Une ligne de fuite spécifique de 31 mm/kV, des isolateurs composites et une hauteur de tige conductrice optimisée ont été adoptés pour améliorer l'isolation externe. Une liaison bipolaire en cornières d'acier améliore la stabilité mécanique entre phases. Le mécanisme de manœuvre et les circuits de commande ont également été configurés pour un fonctionnement à 60 Hz.
• Verrouillage de sécurité multiniveau — Une serrure électromagnétique, un cadenas et un commutateur à transfert de clé ont été intégrés pour assurer un contrôle d'accès électrique et mécanique coordonné. Un dispositif de découplage et un contact d'arc réduisent l'érosion des contacts principaux, tandis que des contacts auxiliaires indiquent clairement la position des lames.
• Conception orientée maintenance — L'armoire de mécanisme est équipée de hublots d'inspection transparents et d'un éclairage commandé par la porte pour faciliter le contrôle visuel. Des armoires de commande agrandies, des câbles préconfigurés, un câblage secondaire normalisé, des cosses de type OT et une prise de maintenance de 20 A simplifient l'installation et la maintenance.

• Fonctionnement fiable en environnement sévère — La configuration d'isolation optimisée offre une marge d'isolation accrue et garantit un fonctionnement fiable en conditions tropicales et polluées.
• Sécurité d'exploitation renforcée — Le système de verrouillage multiniveau assure un contrôle d'accès électrique et mécanique coordonné, contribuant à réduire le risque de fausse manœuvre.
• Configuration facilitant la maintenance — Les armoires et les équipements auxiliaires conçus pour la maintenance améliorent l'efficacité des inspections et simplifient les opérations courantes d'exploitation et de maintenance.
