Commutateur isolé à gaz 363/420kV

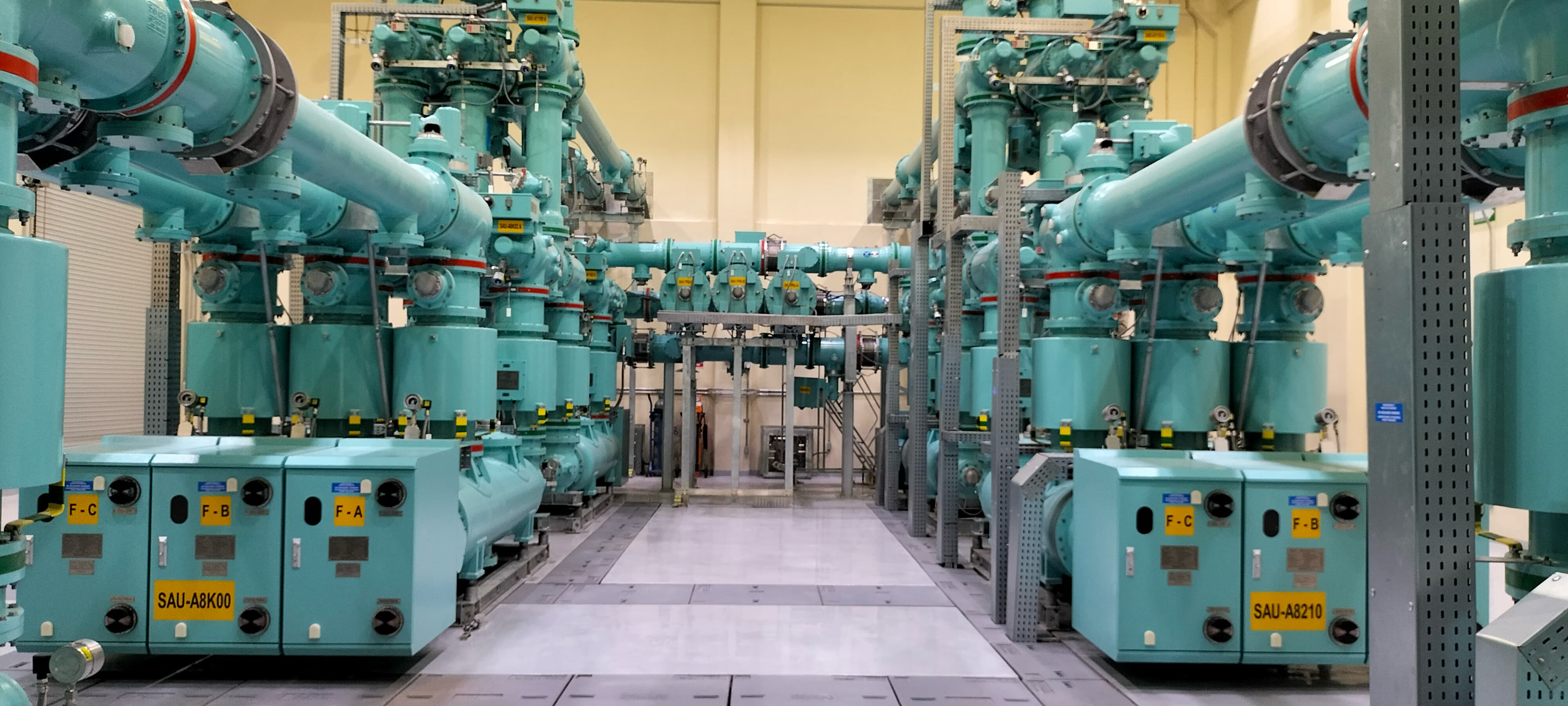

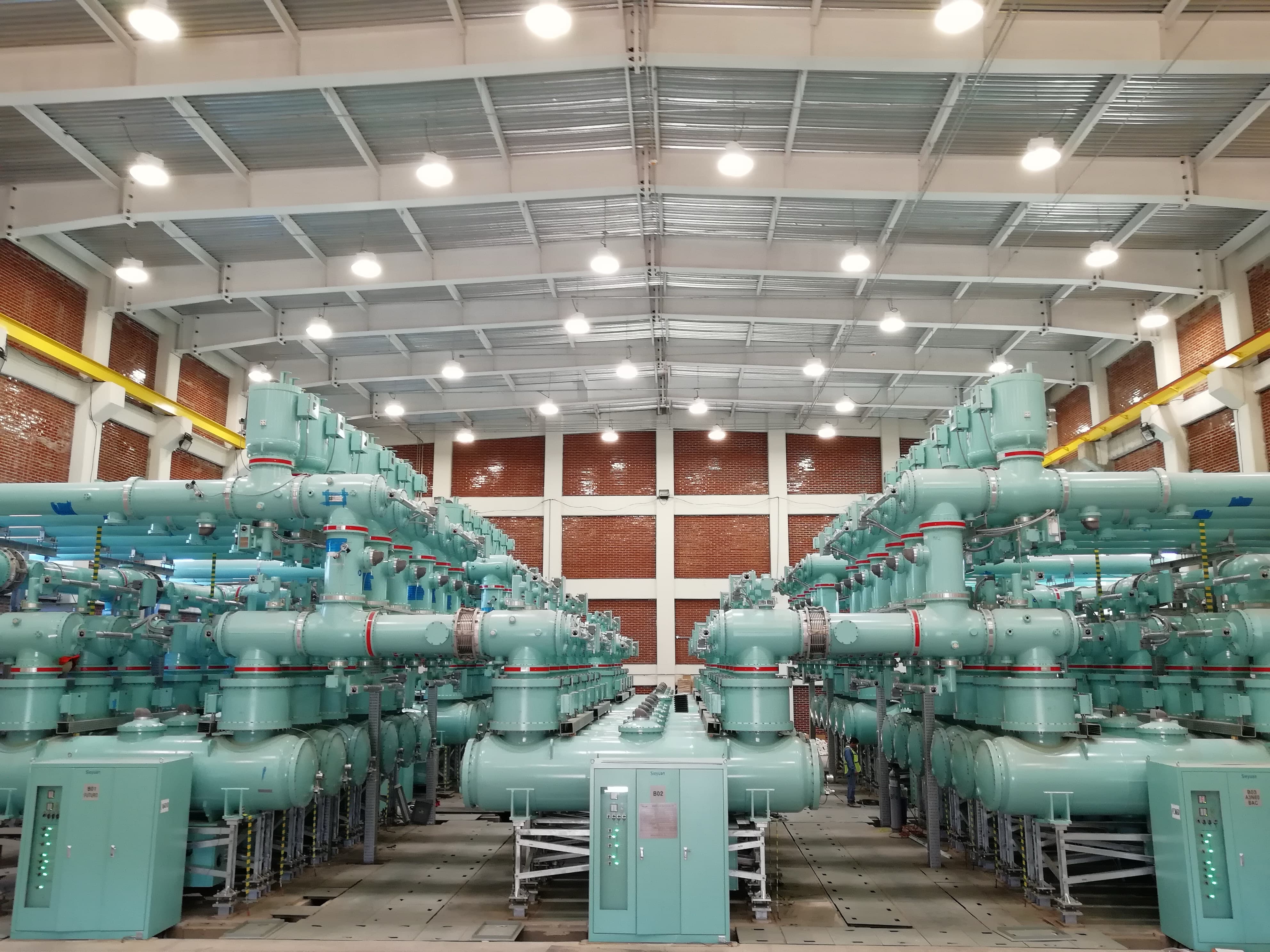

ZF28-420 Gas Insulated Switchgear est un équipement électrique haute tension AC triphasé, qui est conçu pour contrôler, mesurer, protéger et commuter les lignes de transmission d'énergie et peut être combiné dans l'arrangement de câblage principal requis selon les exigences de l'utilisateur.
Structure compacte
Haute fiabilité
Excellente performance
Modularité élevée
IEC
Caractéristiques
-
01
Structure compacte
La barre principale est triphasée dans un boîtier commun, ce qui permet une disposition technique pratique, permettant le transport intégré triphasé de toute la baie et facilitant une installation facile et fiable sur place.
-
02
Haute fiabilité
Il adopte une structure d'étanchéité à double canal, assurant un taux annuel de fuite de gaz inférieur à 0,1%. Avec d'excellentes performances d'isolation, il présente une décharge partielle de toute la baie de moins de 3pC. Son disjoncteur est disposé horizontalement, avec une capacité de commutation de 63kA, et est équipé d'un mécanisme de fonctionnement à ressort.
-
03
Excellente performance
Développé sur la base de la série 420, ce produit se caractérise par une marge d'isolation plus grande
-
04
Modularité élevée
Le produit possède une conception hautement modulaire. Les brides de connexion sont de dimensions normalisées, permettant une configuration flexible selon les exigences, et les modules sont hautement interchangeables, facilitant l'expansion et l'optimisation de la mise en page de la sous-station.
Spécifications techniques
Télécharger
-
Voltage nominale
363/420 kV
-
Fréquence nominale
jusqu'à 5000 A
-
Tension de résistance à la fréquence de puissance nominale de courte durée (1 min, valeur effective) Phase à phase, phase à terre
520 kV
-
Tension de résistance à la puissance-fréquence nominale de courte durée (1 min, valeur effective) à travers la distance d'isolement
520+210 kV
-
Impulsion de foudre nominale résiste à la tension (valeur de pic) Phase à phase, phase à terre
1175 kV
-
Tension de résistance nominale de l'impulsion de foudre (valeur de pic) à travers la distance d'isolement
1175+295 kV
-
Courant de résistance à court terme nominal
jusqu'à 63 kA
-
Durée nominale du court-circuit
3 s
-
Le pic nominal résiste au courant
jusqu'à 171 kA
